De warmtewisselaar van de de koelerplaat van de scheepsbouwolie plateert pakkingen DX20DM

China Jiangyin M&C Heat Parts Co.,Ltd certificaten
Ik ben online Chatten Nu

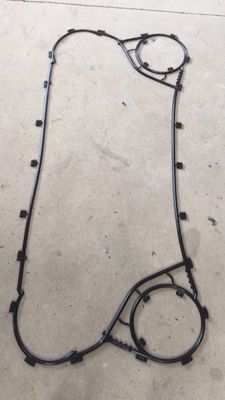

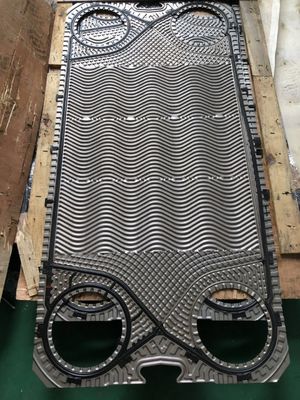

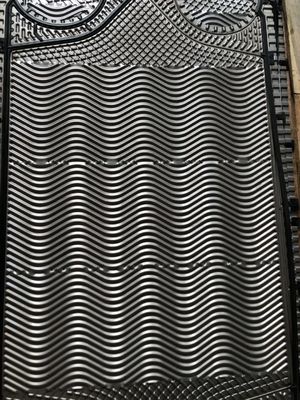

De warmtewisselaar van de de koelerplaat van de scheepsbouwolie plateert pakkingen DX20DM

Shipbuilding  oil cooler plate heat exchanger plates gaskets DX20DM
Shipbuilding  oil cooler plate heat exchanger plates gaskets DX20DM
video play

Grote Afbeelding :  De warmtewisselaar van de de koelerplaat van de scheepsbouwolie plateert pakkingen DX20DM

Productdetails:
Plaats van herkomst: Jiangsu, china
Merknaam: MC
Certificering: SGS ISO FDA
Modelnummer: DX20DM
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 20pcs
Prijs: USD2-80-PCS
Verpakking Details: standaard omdoos
Levertijd: 5-8 werkdagen
Betalingscondities: L / C, T / T, Western Union
Levering vermogen: 50000pc/month
Gedetailleerde productomschrijving
productnaam: De platen/de pakkingen van de plaatwarmtewisselaar Kadermateriaal: Koolstofstaal, SS304, SS316L
Toepassing: HVAC, Machtsgeneratie, Ijzerhoudende metallurgie De Grootte van de plaatvorm: 1463*708mm
De Grootte van het plaatcentrum: 1173*412mm Overdrachtgebied: 0.8㎡
De Diepte van de plaatgroef: 3mm Pakkingsdikte: 5.5mm
Max.operating druk: 20kg/c㎡ Max.Operating Tempeature: 190 ℃
Markeren:

De Vervangstukken van Warmtewisselaarpakkingen

,

De Vervanging van de Warmtewisselaarpakking

Van de de stoomverwarmer van de scheepsbouwindustrie van de de oliekoeler de de plaatwarmtewisselaar plateert pakkingen EPDM/NBR materiële DX20DM



De Bouw van de plaatWarmtewisselaar



Het belangrijkste principe van plaattype warmtewisselaars (PHEs) is de dwarsstroom van twee vloeistoffen over een grotere oppervlakte toe te staan. De plaatwarmtewisselaars hebben hoge thermische efficiency naar beneden sinds de hete vloeibare stromen en de koude vloeibare stromen naar omhoog over grote blootgestelde platen. Vergeleken bij een typische buistype warmtewisselaar, heeft een PHE serveral de overdrachtefficiency van de tijden hogere hitte toe te schrijven aan dwarsstroom en de plooiingen in de onstuimigheid van de platenverhoging en vermindert het Getal van Reynolds (aangaande).



DX20DM de Platen/de Pakkingenspecificatie van plaatWarmtewisselaars



Max.Operating Tempeature 190 ℃
Max.Operating Druk 20kg/c㎡
Plaatmateriaal SS304, SS316L, 254SMO, Hastelloy, Titanium, Ti-Pd, Nikkel
Pakkingsmateriaal Nitril (NBR), HNBR, FPM, VITON A, VITON G, HTNBR, EPDM
Kadermateriaal Koolstofstaal, SS304, SS316L



De Eigenschappen van de plaatWarmtewisselaar



(1) de hoge Coëfficiënten van de Hitteoverdracht



MC de PlaatWarmtewisselaars verstrekken hoge tarieven van hitteoverdracht, wegens de onstuimigheid die vorm van de platen veroorzaken. De speciale pakkingsconfiguratie van de platen verhindert zich om het even welke het mengen van de media die worden verwerkt. In het havengebied worden beide vloeistoffen gescheiden door dubbele pakkingen. De extra veiligheid wordt verzekerd door het lekkagehiaat.



(2) het besparen van installatieplaats



Aangezien de efficiency van de hitteoverdracht hoog is, wordt installatie slechts 2-30% ruimte vereist vergelijkend bij dezelfde capaciteit van de multi-tubular warmtewisselaar.



(3) lage verontreiniging



De sterke wilde die stroom door de buil in stroommanier en het korte blijven wordt gevormd zal tijd van de vloeistof binnen de warmtewisselaar in het ertoe brengen van het effect om schaaladhesie te vermijden resulteren.

Het geschikte demonteren en assembleren. Schoonmaken is gemakkelijk om de verontreiniging op een efficiënte manier te behandelen.



(4) minimumhitteverlies



De hitte wordt uitgezonden in de kant van de plaattype warmtewisselaar en omdat de ruimte niet veel wordt vereist kan het hitteverlies wegens minder volume van de hittegeneratie worden geminimaliseerd zelfs wanneer de isolatie of de warmteisolerende materialen niet worden gebruikt.



(5) toepasselijkheid & normalisatie



Alle componenten of delen zijn gestandaardiseerd en compatiblility van de delen is goed. Het plaataantal kan afhankelijk van de verandering van de capaciteit worden verhoogd of zijn verminderd. Schoonmaken of de vervanging is gemakkelijk wanneer de plaat of de pakking worden uitgeput.





Het Voordeel van de plaatWarmtewisselaar



Compact ontwerp Hoge thermische efficiency
Demonteerbaar voor het schoonmaken en onderhoud Kan de extra indien nodig toegevoegde platen van de hitteoverdracht hebben
Geschikt voor hygiënische en industriële toepassingen Geschikt voor gebruik met stoom
Voedsel-veilig materiaal Systeem-aanpasbare CIP
Het eenvoudige schoonmaken Een kwaliteitsproduct
Lage onderhoudskosten Lange levensduur
Profielvariaties voor hoogst efficiënte stroomverhoudingen Speciale platen voor stoomcondensatie
Voordelige prijs/Prestaties verhouding De vriendschappelijke dienst
Hoge operationele veiligheid Compactheid
Hoge doeltreffendheid Breed opgezette toepassingsmogelijkheden



PHE-Pakkingsmateriaal



Pakkingsmateriaal Temperatuur (℃) Vloeistof
Viton/FKM -5 -+180 Zure, Alkalivloeistof
HNBR -15-+160 Mineraal water/olie op hoge temperatuur, hoog-Tempraturewater
NBR -15-+110 Water, Zeewater, Mineraal rookwater
EPDM -25- +170 Warm water, stoom, Zuur, Alkali



De Toepassingen van de plaatWarmtewisselaar



Voedsel Melk, sap, suikeroplossing, soja en sesamolie, alcoholische drank, bier, het verwarmen, sterilisatie/het koelen voor eetbare olie, enz., hitteterugwinning en het vloeibare verwarmen van CIP
Chemisch Aardolie, paraffine, diverse zuren, zwavelzuur, kerosine, zout sulfaat, zink, nucleic zuur, polymerisatieproces, zachte waterkoeling, die voor glycerine, enz. verwarmen, condensiong ethylalcohol, enz.
Textiel Waswater, NaOH-oplossing, die waterkoeling en afvalhitte terugwinning verven
Electric&electronic Doorgevend water, spoelend koelmiddel, transmissieolie het koelen, gelijkrichtertransformator, SCR traement van de koelend, hoge frequentiehitte het koelen, zuivere waterbehandeling, elektronenbuis het koel en zwart makende oven koelen
Mechanische faciliteit Mechanisme koelen, emulsie, hydraulische olie, schurende vloeistoffen, compressor, het industriële furance koelen, transmissieolie, autoclaaf waterkoeling en motor het koelen die koelen
Scheepsbouw Het centrale koelen, Lub-Olie, Jasje, Zuigerwater, Zware Olie, Transmissieolie het koelen, Diesel, Lichte stookolie het voorverwarmen
Staalijzer Vorm het koelen, het koelen voor ononderbroken afgietselproces, Oven, cokesfabriek het koelen, emulsie, ammoniak waterkoeling, mechanisme, compressor het koelen, het wassen olie het koelen, het hydraulische olie koelen, hitteterugwinning voor waswater en andere de terugwinningsverwerking van de afvalhitte
Oppervlaktebehandeling Sulfaat koelen, fosfaat die, die/voor voorbehandelingsprocédé vloeistof van deklaag, thermische behandelings het vloeibare coolin, gavanizing en chroomdeklaag verwarmen koelen
Extractieprocédé Ruwe Alcohol, Sojasojaolie, die voor vetzuur, enz. koelen en het verwarmen voor kokosnotenolie, eetbare olie enz.
Apotheek Het koelen, het verwarmen en het concentreren zich voor het halen van oplossingen, room, suikeroplossing, emulsieopschorting, plasma, citroenzuur, enz.
Papierpulp Waswater, chloor waterkoeling en de terugwinning van de afvalhitte
Bouwmateriaal Het verwarmen, de levering van het heatingforwarme water, verwarmend en koelend voor HVAC, enz.-condensator, evaporator, warmtepomp het koel, hydraulische olie koelen en recovey van de afvalhitte
Auto Koelend voor thermische behandelingsoplossing en scherpe vloeistof, verwarmend voor voorbehandeling van deklaag en verf het koelen voor nevelcabine (Phosphatizing sol, het koelen)
Vissentank Het zeewater van de vissentank het verwarmen, de terugwinning van de afvalhitte, incubator en viskwekerij
Installatie Het systeem van de ijs thermische opslag stadsverwarmingsinstallatiesinstallatie, kernenergieinstallatie en zwembad



Workshopbeeld



De warmtewisselaar van de de koelerplaat van de scheepsbouwolie plateert pakkingen DX20DM 0



De warmtewisselaar van de de koelerplaat van de scheepsbouwolie plateert pakkingen DX20DM 1



De warmtewisselaar van de de koelerplaat van de scheepsbouwolie plateert pakkingen DX20DM 2



De warmtewisselaar van de de koelerplaat van de scheepsbouwolie plateert pakkingen DX20DM 3
