| Model: | LX595/LX515/LX50 | naam: | DE PAKKING VAN DE PLAATWARMTEWISSELAAR |
|---|---|---|---|
| Werkende druk: | 3.0 MPaG-Max. | Plaatmateriaal: | Roestvrij staal, Titanium, Hoge Nikkellegering, Nikkel en anderen |
| Pakkingsmateriaal: | NBR, EPDM, FPM, NBRHT, VITON | Oppervlakte: | 0,83 ㎡ |
| Max. stroomtarief: | 800 m ³ /h | Verbinding Dia: | 200mm |
| Frame afmeting: | 1995*810mm | ||
| Hoog licht: | plaat warmtewisselaar pakkingen,shell en buiswarmtewisselaarpakkingen |
||

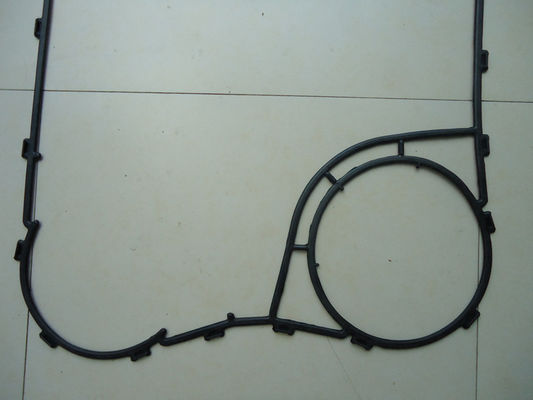

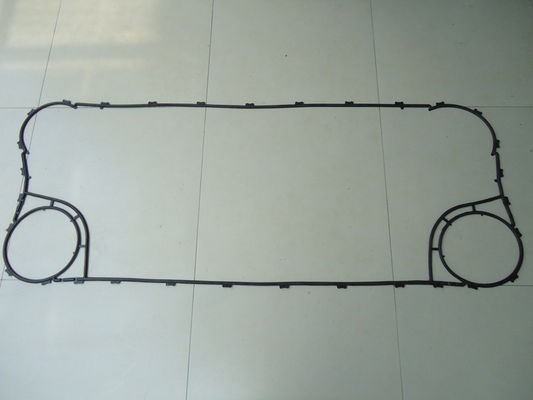

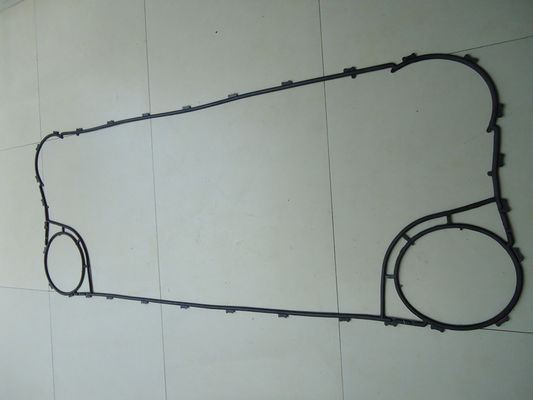

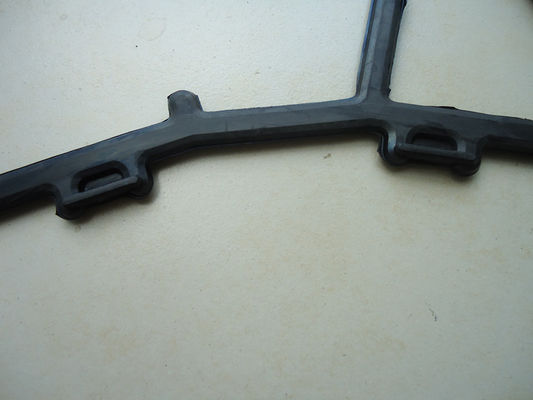

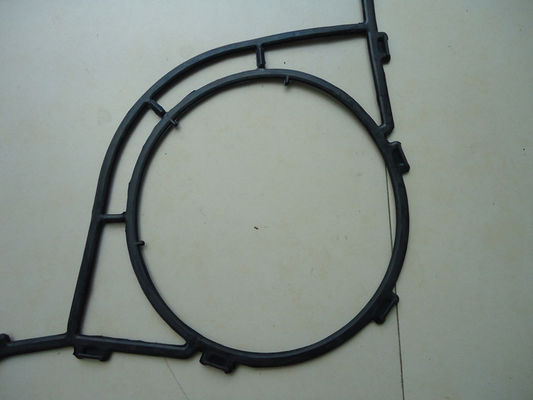

Vervangstukken van het Hisakalx595/lx515/lx50 de Modelgasketed plate heat Ruilmiddel voor Schip
LX595/LX515 de model Basisstructuur van Plate Heat Exchanger
De platen van de hitteoverdracht worden gemaakt door dunne bladen van corrosiebestendig metaal zoals roestvrij staal of titanium te drukken, dan plaatsen hen met verbindingspakkingen en hangen zand opstapelen hen op de gidsbar. , Worden de platen aangehaald met bouten tussen het vaste kader en het beweegbare kader. Hier, is er een bepaald hiaat tussen de platen van de hitteoverdracht dat vloeistof om toestaat te stromen. De vloeibare inhammen en de afzet zijn in het vaste kader of het beweegbare kader.
LX595/LX515 modelgasket specification
| Oppervlakte | 0,83 ㎡ |
| Max. Stroomtarief | 800 m ³ /h |
| Verbindingsdiameter | 200mm |
| Kaderdimensie | 1995*810mm |
PHE-Pakkingsparameters
De pakkingen in plaatwarmtewisselaars moeten worden gebruikt duurzaamheid in diverse vloeibare kwaliteiten en temperatuur/drukvoorwaarden hebben die. M&C heeft de volgende pakkingsmaterialen voorbereid om een grote verscheidenheid van toepassingen te steunen.
| Pakkingsmateriaal | Temperatuurwaaier (℃) | Hardheid | Beschikbaar Middel |
| NBR | -20 tot 110 | -75+/-3 | Water, Olie, Zure enz. |
| EPDM | -30 tot 150 | 80+/-5 | Stoom, Ammoniak, Zure enz. |
| Nbr-HT | -30 tot 160 | 85+/-5 | Minerale Olie, Thermische Olie |
| Epdm-HT | -30 tot 180 | 85+/-5 | Water op hoge temperatuur |
| TFEP | -20 tot 180 | 80+/-5 | Zuur, Glycol, Chloride |
| FPM | -55 tot 220 | 80+/-5 | Zuur, Glycol, Chloride |
PHE-Toepassingsgebieden/Gelegenheden
| Chemisch | Cousticsoda, Meststof, Petrochemische stof, Olieraffinaderij, Olie & Vet, Geneesmiddel, Zwavelzuur het Koelen |
| Voedsel | De melk, Bier, Frisdrank, Saus, Wijn, Steunbalk zette Sterilisator op |
| HVAC | Airconditioning, het Hoogste water verwarmen |
| Staalfabriek | Hoogoven, Ononderbroken Afgietsel, C.O.G, Plateren & het Galvaniseren, Ontploffing die furmace koelen |
| Metaal | Het plateren, het Doven, het Anodiseren, het Schilderen |
| Pulp & Papier | Zwarte Alcoholische drank, Witte Alcoholische drank, Autoclaaf, Hitteterugwinning |
| Textiel | Synthetische Vezel, het Spinnen, het Verven |
| Het centrale Koelen | Zeewater, Rivierwater, Krachtcentrale, Cogeneratie, Marine en vele anderen. |
De Eigenschappen van de plaatWarmtewisselaar
De Platen van de hitteoverdracht
Elke plaat van de hitteoverdracht is golf aan diverse patronen om zijn sterkte en hitteoverdrachtgebied te verhogen. Voorts leidt de plooiing tot hoge onstuimigheid en bereikt daardoor de hoge coëfficiënt van de hitteoverdracht. De plaat wordt voorzien van passagegat op elke hoek. Elke die plaat wordt strak-met een pakking verzegeld in zijn randgroef wordt gepast.
Stroomkanaal
De platen zijn verdeeld in a-Plaat en B-Plaat, en een passage wordt gevormd tussen deze platen. De vloeibare stromen op hoge temperatuur afwisselend en in de tegenovergestelde richting van de andere vloeistof. Aldus wordt de hoge efficiënte overdracht van hitte bereikt door deze platen.
De a-plaat zou wanneer omgekeerd B-Plaat worden. Als dergelijk slechts één type van plaat kan als a-Plaat en B-Plaat voor de meeste modellen worden gebruikt.
Gemakkelijk Onderhoud
De plaatwarmtewisselaar kan gemakkelijk voor inspectie en onderhoud worden geopend door de de het aanhalen bouten en noten los te maken. De assemblage en het openen van de eenheid worden ook gemakkelijk uitgevoerd.
Minder Installatieruimte
De lichtgewicht en compacte bouw bespaart installatieplaats aan 1/4 en het gewicht aan 1/3 van shell & buisrespectievelijk warmtewisselaar. Bovendien vergemakkelijkt de lichtgewicht en dunne het verwarmen plaat met minder liquidhold het installatiewerk. De PlaatWarmtewisselaar kan voor het schoonmaken zonder het leidingenwerk worden gedemonteerd, terwijl shell & de buishitte een extra ruimte voor het te voorschijn halen van de buisbundel vergen.
