Het Type van Hisakaplaat Warmtewisselaarpakking LX10 voor Scheepsbouw

Het Type van Hisakaplaat Warmtewisselaar AUX.F.W. KOELERE LX195/LX135/LX10A/LX10 voor Scheepsbouw

LX195/LX135 de model Basisstructuur van Plate Heat Exchanger

De platen van de hitteoverdracht worden gemaakt door dunne bladen van corrosiebestendig metaal zoals roestvrij staal of titanium te drukken, dan plaatsen hen met verbindingspakkingen en hangen zand opstapelen hen op de gidsbar. , Worden de platen aangehaald met bouten tussen het vaste kader en het beweegbare kader. Hier, is er een bepaald hiaat tussen de platen van de hitteoverdracht dat vloeistof om toestaat te stromen. De vloeibare inhammen en de afzet zijn in het vaste kader of het beweegbare kader.

LX195/LX135 modelplate heat exchanger-Specificatie

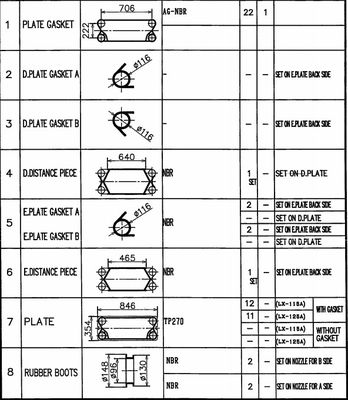

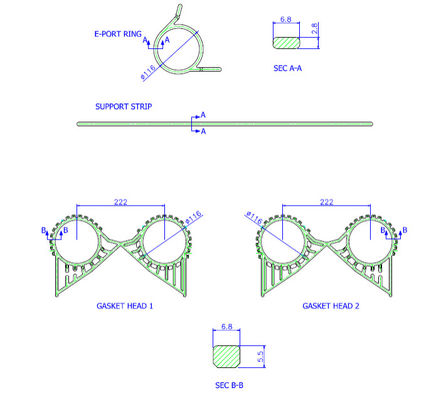

LX195/LX135 de Pakkingsbeeld van de plaatWarmtewisselaar



PHE-Pakkingsparameters

De pakkingen in plaatwarmtewisselaars moeten worden gebruikt duurzaamheid in diverse vloeibare kwaliteiten en temperatuur/drukvoorwaarden hebben die. M&C heeft de volgende pakkingsmaterialen voorbereid om een grote verscheidenheid van toepassingen te steunen.



PHE-Plaatparameters

De platen worden speciaal geselecteerd uit diverse patronen om optimaal gebied en rendabele warmtewisselaar voor elke eenheid te bereiken. Deze platen kunnen in drie worden geclassificeerd typen, h-type, l-type, Mengelingstype.

PHE-Toepassingsgebieden/Gelegenheden



De Eigenschappen van de plaatWarmtewisselaar

De Platen van de hitteoverdracht

Elke plaat van de hitteoverdracht is golf aan diverse patronen om zijn sterkte en hitteoverdrachtgebied te verhogen. Voorts leidt de plooiing tot hoge onstuimigheid en bereikt daardoor de hoge coëfficiënt van de hitteoverdracht. De plaat wordt voorzien van passagegat op elke hoek. Elke die plaat wordt strak-met een pakking verzegeld in zijn randgroef wordt gepast.


Stroomkanaal

De platen zijn verdeeld in a-Plaat en B-Plaat, en een passage wordt gevormd tussen deze platen. De vloeibare stromen op hoge temperatuur afwisselend en in de tegenovergestelde richting van de andere vloeistof. Aldus wordt de hoge efficiënte overdracht van hitte bereikt door deze platen.

De a-plaat zou wanneer omgekeerd B-Plaat worden. Als dergelijk slechts één type van plaat kan als a-Plaat en B-Plaat voor de meeste modellen worden gebruikt.


Gemakkelijk Onderhoud

De plaatwarmtewisselaar kan gemakkelijk voor inspectie en onderhoud worden geopend door de de het aanhalen bouten en noten los te maken. De assemblage en het openen van de eenheid worden ook gemakkelijk uitgevoerd.

Minder Installatieruimte

De lichtgewicht en compacte bouw bespaart installatieplaats aan 1/4 en het gewicht aan 1/3 van shell & buisrespectievelijk warmtewisselaar. Bovendien vergemakkelijkt de lichtgewicht en dunne het verwarmen plaat met minder liquidhold het installatiewerk.

De PlaatWarmtewisselaar kan voor het schoonmaken zonder het leidingenwerk worden gedemonteerd, terwijl shell & de buishitte een extra ruimte voor het te voorschijn halen van de buisbundel vergen.


De Voordelen van de plaatWarmtewisselaar

1. De coëfficiënt van de hitteoverdracht is ongeveer 2 keer zo hoog zoals dat van shell & buiswarmtewisselaar. De het condenseren oppervlakte wordt altijd beveiligd en de coëfficiënt van de hitteoverdracht is beter omdat het condensaat onmiddellijk wordt afgevoerd.

2. Om veel minder daling van de dampdruk te bereiken dan de conventionele Plaattype Warmtewisselaar, wordt de speciale aandacht van plaatkenmerk genomen in bijdrage.

3. Het koelwaterverbruik is over de helft van warmtewisselaar.

4. Het gebruik van pakking wordt selectief gebruikt en het breidt de toepassing aan breed gebied uit.

5. Gemakkelijke verandering van het condesing van capaciteit door verhoging of het verminderen van het aantal platen.

6. Wegens inham en afzetverbindingen aan dezelfde kant, LX195/LX135-kan het type niet alleen een totale condensator maar ook op gedeeltelijke condensator worden toegepast.

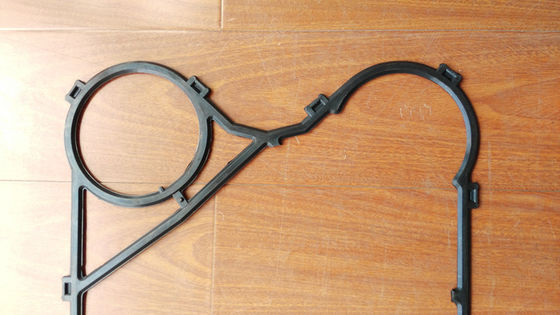

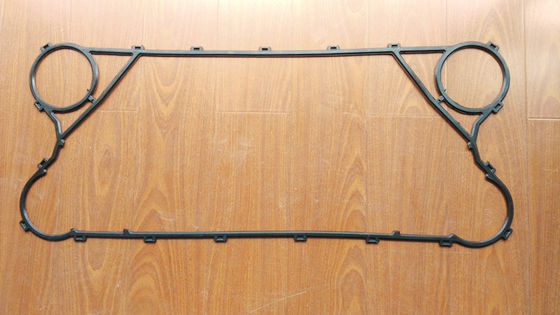

Het Beeld van de plaatWarmtewisselaar

M&C Heat Parts Company Profiel

M&C verwarm Delenco., wordt Ltd opgericht in Wuxi, Jiangsu. M&C is gespecialiseerd in het ontwerpen en productiehoogte - de overdrachtmateriaal van de kwaliteitshitte. De waaier van producten bestaat uit platen & gasketed de pakkingen, plaatwarmtewisselaars, warmtewisselaars en soldeerden warmtewisselaars. Aldus, als één van de weinig producenten wereldwijd, biedt M&C oplossingen met optimale thermodynamische ontwerpen voor de verschillende industrieën en vrijwel alle toepassingen aan.

M&C voorziet u van one-stop toebehorendienst, multuple-merk & veelvoudige modelalternatieven voor uw keus. Wij zullen aan al uw vereisten van plaatwarmtewisselaar voldoen en zullen uw machine houden doornemend contunously onze rijke opslag en snelle reactie.

Voorts hebben wij een strikt kwaliteitscontrole en van de naverkoopdienst systeem, van het materiële kopen aan afgewerkt productpakket tot het in goede staat ontvangen product. Onze producten zijn wijd gebruikt over de hele wereld op diverse gebieden.

M&C de Platen & de Pakkingen van de plaatWarmtewisselaar Andere Modellen adviseren

SONDEX/DANFOSS - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 ETC.;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL ETC.;

TRANTER/SWEP - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 ETC.;

API/Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, Sigma 66, Sigma 106, Sigma 229, Sigmaster 45, Sigmaster 90 etc.;

VICARB - V4, V13, V20, V28, V45, V60, V100, V110, V130 ETC.;

HISAKA - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 ETC.;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L ETC.;

FUNKE - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 ETC.;

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP etc.;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M ETC.;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 ETC.;
