Api Schmidt Sigma 66 de Modelplate heat exchanger Pakking van M66 voor Water het Verwarmen

API SCHMIDT SIGMA66/m66 Modelplate heat exchanger Pakking en Plaat voor Water het Verwarmen

SIGMA66/m66 Modelplate heat exchanger Basisstructuur

De platen van de hitteoverdracht worden gemaakt door dunne bladen van corrosiebestendig metaal zoals roestvrij staal of titanium te drukken, dan plaatsen hen met verbindingspakkingen en hangen zand opstapelen hen op de gidsbar. , Worden de platen aangehaald met bouten tussen het vaste kader en het beweegbare kader. Hier, is er een bepaald hiaat tussen de platen van de hitteoverdracht dat vloeistof om toestaat te stromen. De vloeibare inhammen en de afzet zijn in het vaste kader of het beweegbare kader.

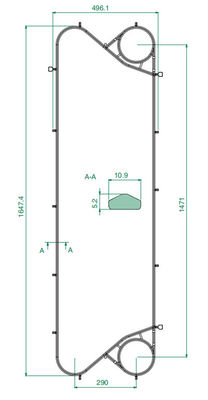

SIGMA66/m66 Modelplate heat exchanger Specificatie


Oppervlakte	0.66㎡
De Hoek van de plaattheta	53 ° 124 °
Verbindingsdiameter	138 mm
De plaat plooit Dikte	3,8 mm
De Breedte van Length* van het plaatcentrum	1470 * 290 mm
Plaatvorm Length*Width	1679 * 498 mm

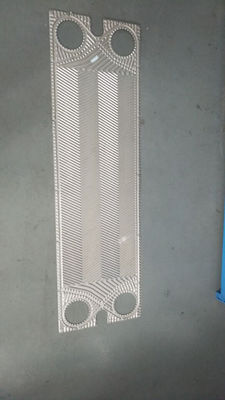

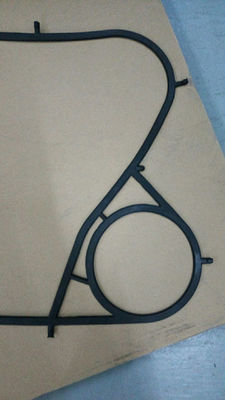

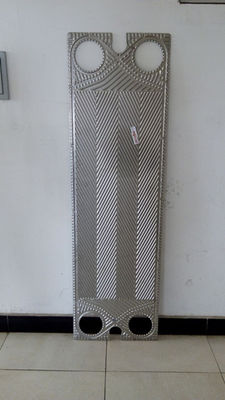

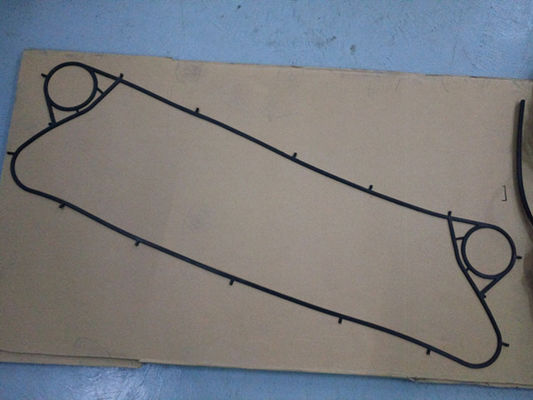

De Warmtewisselaarpakking van de SIGMA66/m66 Plaat & Plaatbeeld








OEM & ODM PHE Pakkingsparameters

De pakkingen in plaatwarmtewisselaars moeten worden gebruikt duurzaamheid in diverse vloeibare kwaliteiten en temperatuur/drukvoorwaarden hebben die. M&C heeft de volgende pakkingsmaterialen voorbereid om een grote verscheidenheid van toepassingen te steunen.


Materiaal	Max Use Temperature	Hardheid	Toepassingsmedia
NBR	120 ℃	76±2	Alkane, alkane en andere niet-polaire media, stookolie en andere minerale olie; Smeermiddelen; Dierlijke en plantaardige oliën; Warm water, zoutwater, enz.
Nbr-HT	140 ℃	76±2
HNBR	150 ℃	76±2
EPDM	150 ℃	80±2	Water, stoom, niet-aardolie-gebaseerde atmosphericozone; Keton; Alcoholen polaire middelgrote enz.
HEPDM	170 ℃	80±2
Viton A	180 ℃	80±2	Zuur, Alkali, Organisch Oplosmiddel, Hete olie
Viton A (OLIE)
Viton B
Viton G	200 ℃	80±2	De sterke hete olie van de Zure, Hete olie verzadigde stoom
Cr	-40~60℃	75±2	Koelmiddel


OEM & ODM PHE Plaatparameters



De platen worden speciaal geselecteerd uit diverse patronen om optimaal gebied en rendabele warmtewisselaar voor elke eenheid te bereiken. Deze platen kunnen in drie worden geclassificeerd typen, h-type, l-type, Mengelingstype.



De plaat plooit



De lage regeling van het hoekkanaal voor lagere toelaatbare het vereistetoepassingen van drukdalingen;



Gemengde kanaalregeling voor facultatieve regeling om de geoptimaliseerde prestaties te bereiken;



De hoge hoek kanaliseert regeling voor hogere thermische prestaties en toelaatbare het vereistetoepassingen van drukdalingen



De Standaardteeltmaterialen



304 roestvrij staal



Dit is het materiaal van de de overdrachtplaat van de laagste kostenhitte. Het heeft lage corrosieweerstand en is gewoonlijk slechts beschikbaar in een dikte van 0.5mm. Dit type van de plaat van de hitteoverdracht wordt typisch gebruikt in HVAC-toepassingen.



Roestvrij staal 316



Dit is het gemeenschappelijkste de plaatmateriaal van de hitteoverdracht en in vele toepassingen gebruikt. roestvrij staal 316 heeft een hoge corrosieweerstand en is typisch beschikbaar in dikte bij 0.5mm tot 0.8mm.



Titanium



Dit type is zeer bestand tegen chemische aanval, die de meeste zuren, chloride, zeewater en chloorchemische producten omvatten. Deze dikte van titanium is gewoonlijk van 0.5mm tot 0.6mm.



Hastelloy C276



Andere algemene namen: Legering C276, Hastelloy C, Inconel ® c-276, Hastelloy C276.

Hastelloy C276 is nikkel-molybdeen-chromium superalloy met wolfram voor uitstekende corrosieweerstand wordt toegevoegd in een verscheidenheid van ruwe milieu's dat. Legering c-276 wordt wijd gebruikt in de ruwste milieu's zoals chemische verwerking, verontreinigingscontrole, pulp en papierproductie, industriële en gemeentelijke afvalbehandeling, en zure aardgasterugwinning. De dikte kan zich van 0.6mm tot 0.8mm uitstrekken.



SMO 254



Sandvik 254 SMO is een hoog-legerings austenitic roestvrij staal voor gebruik in zeewater en andere agressieve chloride-dragende media wordt ontwikkeld die. Dikte beschikbaar bij 0.6mm tot 0.8mm.





PHE-Toepassingsgebieden/Gelegenheden


Chemisch	Cousticsoda, Meststof, Petrochemische stof, Olieraffinaderij, Olie & Vet, Geneesmiddel, Zwavelzuur het Koelen
Voedsel	De melk, Bier, Frisdrank, Saus, Wijn, Steunbalk zette Sterilisator op
HVAC	Airconditioning, het Hoogste water verwarmen
Staalfabriek	Hoogoven, Ononderbroken Afgietsel, C.O.G, Plateren & het Galvaniseren, Ontploffing die furmace koelen
Metaal	Het plateren, het Doven, het Anodiseren, het Schilderen
Pulp & Papier	Zwarte Alcoholische drank, Witte Alcoholische drank, Autoclaaf, Hitteterugwinning
Textiel	Synthetische Vezel, het Spinnen, het Verven
Het centrale Koelen	Zeewater, Rivierwater, Krachtcentrale, Cogeneratie, Marine en vele anderen.




De Eigenschappen van de plaatWarmtewisselaar

De Platen van de hitteoverdracht

Elke plaat van de hitteoverdracht is golf aan diverse patronen om zijn sterkte en hitteoverdrachtgebied te verhogen. Voorts leidt de plooiing tot hoge onstuimigheid en bereikt daardoor de hoge coëfficiënt van de hitteoverdracht. De plaat wordt voorzien van passagegat op elke hoek. Elke die plaat wordt strak-met een pakking verzegeld in zijn randgroef wordt gepast.




Stroomkanaal

De platen zijn verdeeld in a-Plaat en B-Plaat, en een passage wordt gevormd tussen deze platen. De vloeibare stromen op hoge temperatuur afwisselend en in de tegenovergestelde richting van de andere vloeistof. Aldus wordt de hoge efficiënte overdracht van hitte bereikt door deze platen.

De a-plaat zou wanneer omgekeerd B-Plaat worden. Als dergelijk slechts één type van plaat kan als a-Plaat en B-Plaat voor de meeste modellen worden gebruikt.


Gemakkelijk Onderhoud

De plaatwarmtewisselaar kan gemakkelijk voor inspectie en onderhoud worden geopend door de de het aanhalen bouten en noten los te maken. De assemblage en het openen van de eenheid worden ook gemakkelijk uitgevoerd.

Minder Installatieruimte

De lichtgewicht en compacte bouw bespaart installatieplaats aan 1/4 en het gewicht aan 1/3 van shell & buisrespectievelijk warmtewisselaar. Bovendien vergemakkelijkt de lichtgewicht en dunne het verwarmen plaat met minder liquidhold het installatiewerk.

De PlaatWarmtewisselaar kan voor het schoonmaken zonder het leidingenwerk worden gedemonteerd, terwijl shell & de buishitte een extra ruimte voor het te voorschijn halen van de buisbundel vergen.






De Voordelen van de plaatWarmtewisselaar



1. De coëfficiënt van de hitteoverdracht is ongeveer 2 keer zo hoog zoals dat van shell & buiswarmtewisselaar. De het condenseren oppervlakte wordt altijd beveiligd en de coëfficiënt van de hitteoverdracht is beter omdat het condensaat onmiddellijk wordt afgevoerd.

2. Om veel minder daling van de dampdruk te bereiken dan de conventionele Plaattype Warmtewisselaar, wordt de speciale aandacht van plaatkenmerk genomen in bijdrage.

3. Het koelwaterverbruik is over de helft van warmtewisselaar.

4. Het gebruik van pakking wordt selectief gebruikt en het breidt de toepassing aan breed gebied uit.

5. Gemakkelijke verandering van het condesing van capaciteit door verhoging of het verminderen van het aantal platen.

6. Wegens inham en afzetverbindingen aan dezelfde kant, kan het SIGMA66/m66 type niet alleen een totale condensator maar ook op gedeeltelijke condensator worden toegepast.



Het Beeld van de plaatWarmtewisselaar









M&C Heat Parts Company Profiel



M&C verwarm Delenco., wordt Ltd opgericht in Wuxi, Jiangsu. M&C is gespecialiseerd in het ontwerpen en productiehoogte - de overdrachtmateriaal van de kwaliteitshitte. De waaier van producten bestaat uit platen & gasketed de pakkingen, plaatwarmtewisselaars, warmtewisselaars en soldeerden warmtewisselaars. Aldus, als één van de weinig producenten wereldwijd, biedt M&C oplossingen met optimale thermodynamische ontwerpen voor de verschillende industrieën en vrijwel alle toepassingen aan.

M&C voorziet u van one-stop toebehorendienst, multuple-merk & veelvoudige modelalternatieven voor uw keus. Wij zullen aan al uw vereisten van plaatwarmtewisselaar voldoen en zullen uw machine houden doornemend contunously onze rijke opslag en snelle reactie.

Voorts hebben wij een strikt kwaliteitscontrole en van de naverkoopdienst systeem, van het materiële kopen aan afgewerkt productpakket tot het in goede staat ontvangen product. Onze producten zijn wijd gebruikt over de hele wereld op diverse gebieden.





M&C de Platen & de Pakkingen van de plaatWarmtewisselaar Andere Modellen adviseren



SONDEX/DANFOSS - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 ETC.;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL ETC.;

TRANTER/SWEP - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 ETC.;

API/Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, Sigma 66, Sigma 106, Sigma 229, Sigmaster 45, Sigmaster 90 etc.;

VICARB - V4, V13, V20, V28, V45, V60, V100, V110, V130 ETC.;

HISAKA - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 ETC.;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L ETC.;

FUNKE - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 ETC.;

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP etc.;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M ETC.;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 ETC.;



M&C de Goederen van de plaatWarmtewisselaar klaar aan Levering
