OEM PHE van Varithermgea plate heat exchangers VT20 Platenpakkingen voor Voedselindustrie

OEM PHE van Varithermgea plate heat exchangers VT20/VT20P/VT20M Platen en Pakkingen in Voedselindustrie

VT20/VT20P/VT20M Plate Heat Exchanger-Bouw



Met Safetytherm, zijn de deskundigen in het ontwerpen van een uiterst betrouwbare versie van een conventionele verzegelde plaatwarmtewisselaar geslaagd. Twee uiterst dunne platen met gelaste inham en afzetopeningen vormen een klein lekkagehiaat binnen een double-wall plaat. In de zelden gebeurtenis van een plaatbarst die voorkomen, zorgt deze slimme oplossing met speciale lekkagekanalen ervoor dat een mengsel van niet compatibele media uitgesloten is en de lekkage is zichtbaar.



Het compacte ontwerp en de functie van Safetytherm voldoen aan de hoge normen. Onze klanten kunnen van één ding zekere zijn: Safetytherm is een het glanzen voorbeeld van een oplossing van de efficiënte en laag-onderhouds dubbel-plaat die een hoog niveau van productieveiligheid waarborgt.

VT20 modelplate heat exchanger-Specificatie




Oppervlakte	0.26㎡
De Hoek van de plaattheta	127 ° 127 °
Verbindingsdiameter	79 mm
De plaat plooit Dikte	3,9 mm
De Breedte van Length* van het plaatcentrum	868 * 212 mm
Plaatvorm Length*Width	999 * 337 mm



VT20 /VT20P/VT20M-de Technische Informatie van de PlaatWarmtewisselaar





Model	Verbindingsgrootte	Dim.A	Dim.B	Dim.C
VT20 Safetytherm	3“ (DN80)	21.4“ (620mm)	56.6“ (1488mm)	Tot 127“ (3235mm)
VT40 Safetytherm	5“ (DN125)	28.0“ (710mm)	74.2“ (1885mm)	Tot 139“ (3535mm)



De Plaat van de hitteoverdracht: 316L roestvrij staal.

Pakking: NBR, EPDM, Viton, en anderen op verzoek.

Havenverbinding: Op verzoek Gevoerde ongevoerd, Metaal, Opgeheven Gelaste Halsflens en anderen.

Maximumontwerpdruk: 230 psig (barg 16)

Maximumontwerptemperatuur: 370 ° F (190 °C), afhankelijk van pakkingsselectie

Benaderend Maximum Vloeibaar Stroomtarief: VT20 Saftetytherm: 440 gpm (100m ³ /hour)

                                                                        VT40 Saftetytherm: 924 gpm (210m ³ /hour)

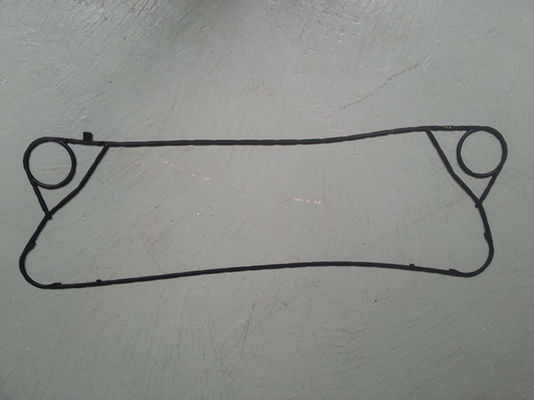

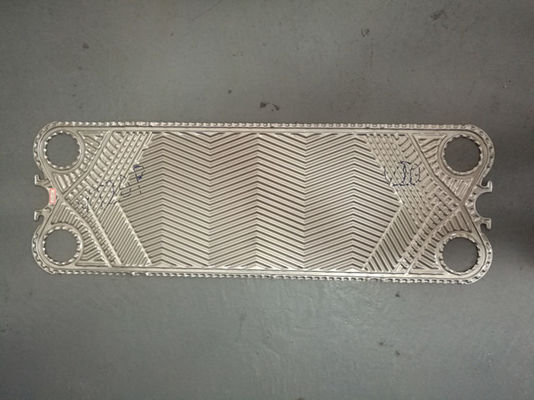

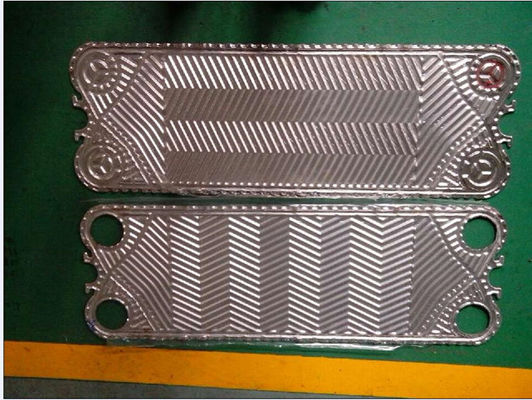

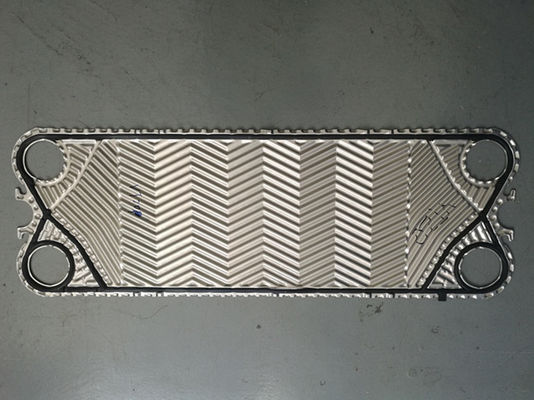

VT20 /VT20P/VT20M-de Pakking & de Plaatbeelden van de PlaatWarmtewisselaar





De PlaatWarmtewisselaar van VT20/VT20P/VT20M Gasketed - Systematische het Productverscheidenheid van Varitherm





Hetzij in het verwarmen of het koelen van vloeistoffen die deeltjes zelfs 2mm in grootte bevatten, in het condenseren van dampen of in gas ontwateren bieden koelen en het gas die in speciale de plaatwarmtewisselaars van gevallenvaritherm een overtuigende oplossing met de breedste waaier van mogelijke toepassingen aan.



De Varitherm-Reeks heeft twee overtuigende argumenten in zijn gunst. Ten eerste is er een brede waaier van materialen beschikbaar, met inbegrip van 1.40301/AISI304, op nikkel-gebaseerde legering, Incolloy, nikkel, tantalium en titanium. Ten tweede komt het met een individueel plaatpak dat gemakkelijk kan worden uitgebreid om aan uw toekomstige behoeften te voldoen. En dit maakt tot de Varitherm-Reeks de optimale economische oplossing voor enkel over elke toepassing.



Voordelen in een oogopslag
Werkende druk tot 25 bars, testdruk tot 32,5 bars	Platen in diverse grootte, plooiingen en materialen	Zelfklevend-vrij LocIn-pakkingssysteem voor modelgrootte VT20-VT80
De pakkingsmaterialen van NBR, van EPDM en FPM-	Speciale pakkingsmaterialen, zoals op verzoek beschikbaar silicone, Hypalon en butyl	Gelakte kaders voor alle modelgrootte
Roestvrij staalkaders voor modelgrootte VT04 aan VT80



Profiteert in een oogopslag

Hoog niveau van productieveiligheid Efficiënte hitteoverdracht Compact ontwerp Laag lekkagerisico Gemakkelijk onderhoud



Zachte product behandeling



De zachte die behandeling van producten door de zachte plooiing wordt veroorzaakt maakt tot Varitherm de duidelijke keus voor de voedingsmiddelenindustrie.





PHE-Type van Safetherm en Varitherm



Safetytherm	VT10  VT20  VT40
Varitherm	VT04  VT10  VT20  VT40  VT80  VT130  VT180  VT250  VT405  VT805  VT1306  VT2508



VT20/VT20P/VT20M kader



PHEs is beschikbaar in diverse application-specific kaderversies. De basisversies zijn de ontwerpen van C en B-, met het B-ontwerp die vooral voor langere plaatpakken worden gebruikt. De varianten van deze ontwerpen worden gemerkt door verdere afkortingen.





De speciale Stianless-staalversies zijn aangewend in levensmiddel en farmaceutische toepassingen en kunnen middenplaten omvatten voor het scheiden van de individuele secties.

Sommige kaders zijn uitgerust met hoogte-regelbare basissen





PHE-het Oplossen van problemen



1. Ontoereikende Prestaties



Fout	Oorzaak	Remedie
Verminderde hitteoverdracht	Stortingen op plateert HIJ	Maak HIJ plateert schoon - Schoonmakend plateert HIJ terwijl PHE HIJ open en schoonmakend is plateert terwijl PHE wordt gesloten.
	Verrichting, stroommedia enz. die van het ontwerpgeval verschillen	Heb PHE-ontwerp met nieuwe werkende die gegevens door M&C worden gecontroleerd
Bovenmatig drukverlies	Het stoppen van diverse stroomhiaten belemmert stroom	Maak HIJ plateert schoon - Schoonmakend plateert HIJ terwijl PHE HIJ open en schoonmakend is plateert terwijl PHE wordt gesloten.
	Onjuiste installatie van plateert HIJ belemmert stroom	De orde van de controleinstallatie door middel van schakelschema
	Verrichting, stroommedia etc.differing van het ontwerpgeval	Heb PHE-ontwerp met nieuwe werkende die gegevens door M&C worden gecontroleerd



2. Lekken



Fout	Oorzaak	Remedie
Lekken tussen plateert HIJ - de stroommedia ontsnappen van HIJ plateren pak	Onjuiste het spannen dimensie van PHE	Controle correcte het spannen dimensie volgens de gegevens van de classificatieplaat
	Bovenmatige werkende druk	Controle werkende druk volgens de gegevens van de classificatieplaat
	Werkende te hoog/te lage temperaturen	Controle werkende temperaturen volgens de gegevens van de classificatieplaat
	HIJ plateert pakkingen is niet behoorlijk gezet	Open PHE en verbeter de zetel van HIJ plateren pakkingen
	HIJ plateert pakkingen is bevuild	Open PHE en maak schoon HIJ plateren pakkingen
	HIJ plateert gebrekkig of verharde pakkingen of	Open PHE en vervang HIJ plateren pakkingen
Lekken tussen plateert HIJ en kaders, versterkingsplaten en middenplaten	Verkeerd gezet plateren HIJ en de kaderpakkingen	Open PHE en de correcte zetel van plaat en kaderpakkingen
	HIJ plateert en de kaderpakkingen zijn bevuild	Open PHE en maak schoon HIJ plateren en kaderpakkingen
	HIJ plateert en de kaderpakkingen zijn gebrekkig	Open PHE en vervang HIJ plateren en kaderpakkingen
Lekken tussen kaderverbinding en buisleidingen	Bovenmatige lading van kaderverbinding van buisleidingen	Verminder verbindende ladingen tot toegelaten waarden
	Incorrect gezette pakking	Verminder van kaderverbinding en correcte pakkingszetel
	Vuile pakking	Verminder van kaderverbinding en maak de pakking schoon
	Gebrekkige pakking	Verminder van kaderverbinding en vervang de pakking
	De flensverbinding wordt niet voldoende aangehaald	De controlepakking en spant gelijk indien nodig verbinding opnieuw aan
Beschadigd plateert HIJ	Het bovenmatige aanhalen van plateert HIJ pak die (afmeting spannen onder min.)	Vervang gebrekkig HIJ plateert
Beschadigd plateert HIJ	Corrosie van plateert HIJ materiaal	Controleontwerp van PHE betreffende stroommedia, contact M&C
Beschadigd plateert HIJ bij het begin of aan het eind van PHE	Het onjuiste aanaarden wanneer het lassen op speciale verbindingen aan open kader verbindingspijpen	Gebrekkige Repalce plateert HIJ



De Beelden van de plaatWarmtewisselaar





M&C Heat Parts Company Profiel



M&C verwarm Delenco., wordt Ltd opgericht in Wuxi, Jiangsu. M&C is gespecialiseerd in het ontwerpen en productiehoogte - de overdrachtmateriaal van de kwaliteitshitte. De waaier van producten bestaat uit platen & gasketed de pakkingen, plaatwarmtewisselaars, warmtewisselaars en soldeerden warmtewisselaars. Aldus, als één van de weinig producenten wereldwijd, biedt M&C oplossingen met optimale thermodynamische ontwerpen voor de verschillende industrieën en vrijwel alle toepassingen aan.

M&C voorziet u van one-stop toebehorendienst, multuple-merk & veelvoudige modelalternatieven voor uw keus. Wij zullen aan al uw vereisten van plaatwarmtewisselaar voldoen en zullen uw machine houden doornemend contunously onze rijke opslag en snelle reactie.

Voorts hebben wij een strikt kwaliteitscontrole en van de naverkoopdienst systeem, van het materiële kopen aan afgewerkt productpakket tot het in goede staat ontvangen product. Onze producten zijn wijd gebruikt over de hele wereld op diverse gebieden.







M&C de Platen & de Pakkingen van de plaatWarmtewisselaar Andere Modellen adviseren



SONDEX/DANFOSS - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 ETC.;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL ETC.;

TRANTER/SWEP - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 ETC.;

API/Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, Sigma 66, Sigma 106, Sigma 229, Sigmaster 45, Sigmaster 90 etc.;

VICARB - V4, V13, V20, V28, V45, V60, V100, V110, V130 ETC.;

HISAKA - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 ETC.;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L ETC.;

FUNKE - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 ETC.;

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP etc.;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M ETC.;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 ETC.;



M&C de Goederen van de plaatWarmtewisselaar klaar aan Levering
