De Verbinding van de S8s8a Sondex Danfoss Warmtewisselaar voor Klein - met maat Pasteurisatie

De PlaatWarmtewisselaar van S8/S8A Sondex/Danfoss voor Klein - met maat die Pasteurisatie in Voedselindustrie wordt gebruikt

S8/S8A het Ontwerpprincipe van de plaatWarmtewisselaar




Het type S4A en S8A-de plaatwaaier met lengten tot 0.75m (2,5 voet) zullen en een „lang“ thermisch patroon vele plichten tot 6 m ³ /h (26 gpm) in een enige pasoplossing behandelen betekenen, die dat alle verbindingen aan de hoofdkant zijn, zal dit het gemakkelijke pijp en de dienstwerk verzekeren, en door het ruilmiddel voor de dienst te ontmantelen, moeten geen pijpen worden verwijderd.



Dit plaatgamma wordt ontworpen voor een kleine pasteurisatie tot 3,000 l/u (afhankelijk van het type van product en het temperatuurprofiel) en verzekert een zachte en zachte productbehandeling.



De hitteoverdracht wordt verkregen, wanneer de warme middelgrote overdrachtenenergie door de dunne, sterke stroomplaten tussen de kanalen en levert het aan het koude verzettende middel zonder de twee media te mengen. Stroom tegen de stroom in creats de optimale efficiency. Het plaat en inhamontwerp staat efficiënte, gemakkelijke CIP die (op zijn plaats schoonmaken) van alle „stroom“ oppervlakten toe.

S8/S8A modelplate heat exchanger-Specificatie


Oppervlakte	0.08㎡
De Hoek van de plaattheta	Horizontale 130° Verticale 130°
Verbindingsdiameter	28mm
De plaat plooit Dikte	2,35 mm
De Breedte van Length* van het plaatcentrum	656*70 mm
Plaatvorm Length*Width	724*140 mm

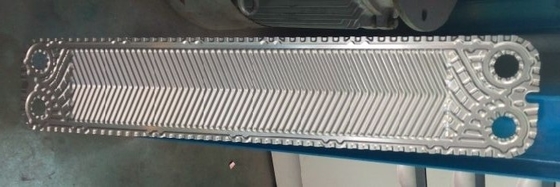

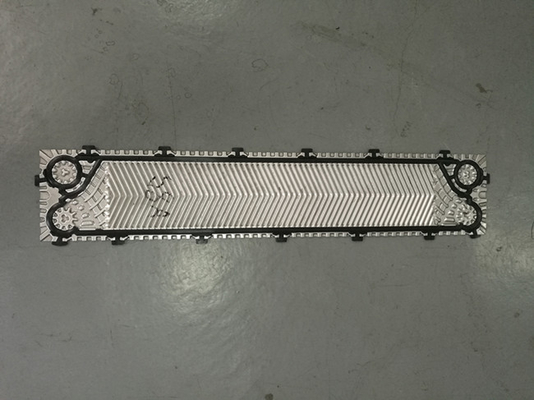

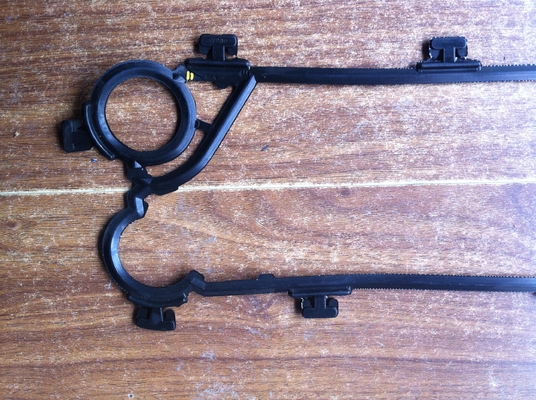

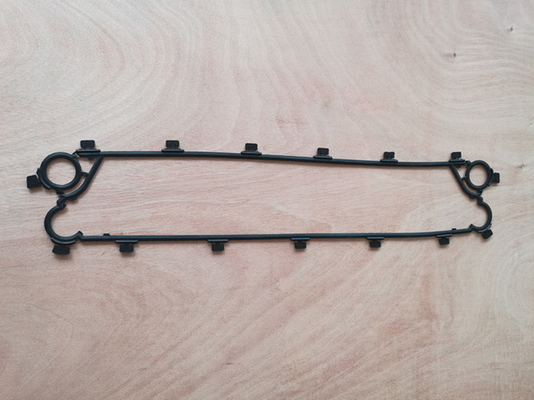

S8/S8A de Pakking & de Plaatbeelden van de plaatWarmtewisselaar









S8/S8A kaders



Aantal Platen	L (kaderlengte) (mm)	W (mm)	H (mm)	Maximum gewicht, leeg (kg)	Verbindingstype
S8A FG16
7-19	275	200 (7,87“)	758 (29,84“)	74	DN25/1“ Zuivelunie
20-30	325			79
31-53	425			92
54-76	525			105
S8A FS16
7-55	448	200 (7,87“)	913-943 (35,95“ - 37,13“)	77	DN25/1“ Zuivelunie
56-75	548			83
76-95	648			109
96-124	798			140



S8/S8A de Technische Gegevens van de plaatWarmtewisselaar



Type		S1	S4A	S6A	S8A
Max. werkdruk	PN (bar)	10.16
Max. werkende temperatuur	°C	Tot 180
Min. werkende temperatuur		-10
Stroommiddel		Water en verschillende vloeistoffen, stoom
Volume/kanaal	I	0,09	0,17	0,13	0,21
Verbindingsgrootte		DN32/1.25“
Verbindingstype		1.25“ pijp of ingepaste pijp in roestvrij staal of titanium (andere op verzoek beschikbare materialen) DN 25/1“ Zuivelunie (voor voedsel/sanitaire de industriekaders slechts)
Plaatmateriaal		Roestvrij staalen 1,4404 (AISI 316L), EN 1,4301 (AISI 304), SMO254, Hastelloy C276, titanium GR.1 Andere op verzoek beschikbare materialen
Plaatdikte	mm	0,5  Andere op verzoek beschikbare materialen
Pakkingsmateriaal		NBR, EPDM, FKM  Andere op verzoek beschikbare materialen
Het type van pakkingsgehechtheid		Sonderslot
Voeringen in verbindingen		Rubbernbr, EPDM, FKM Roestvrij staalen 1,4404 (AISI 316L), EN 1,4301 (AISI 304), SMO254, Hastelloy C276, Titanium Gr.1
Kader		Geschilderd kader, kleur RAL 5010 (andere op verzoek beschikbare kleuren) Roestvrij staalkader, voor de sanitaire toepassingen wordt ontworpen (b.v. voedsel en de zuivelindustrieën die)
Kader het schilderen specificatie		Schilderen beschikbaar voor corrosiecategorieën C2L, C4M, C5M



PHE-Plaateigenschap



	EIGENSCHAP	VOORDELEN	WAT DAARIN VOOR U IS!
A	DISTRIBUTIEgebied	Efficiënte Stroomdistributie	Verhindert Slechte verdeling
B	GOLFplaat PATROON-HITTE OVERDRACHTgebied	Bevordert Onstuimigheid, minimaliseren het Bevuilen	Het uitstekende effect van de hitteterugwinning Maximaliseer uitvoeringstijd
C	DE SYSTEMEN VAN HET PLAATsluiten	„Het hoekslot“ en de concepten „van het bellenslot“ verzekeren een stabiel en goed gericht plaatpak wanneer de eenheid wordt gesloten	Veilige en economische verrichting Hoog nut Minimum de dienstonderbreking
D	EASYCLIP PAKKINGSsysteem	De afgeschuinde klem van pakkingsranden gemakkelijk in plaats die uw flingers gebruiken Blijft veilig op zijn plaats en verstrekt hoge het verzegelen integriteit	Betrouwbare verrichting Gemakkelijk en snel te vervangen Geen speciale nodig hulpmiddelen







PHE-Pakkingstype



Gelieve te controleren hun drie zijn het gemeenschappelijke modelpakkingstype altijd in Sondex-merk wordt gebruikt.





PHE-Plaattype



„Beginplaat met plaat van de pakkings"" de Linkerstroom met plaat van de pakkings"" de Rechtse stroom met pakking“ Endplate met pakking“



                        Thermische Lange Plaat                                                  Thermische Korte Plaat





PHE-Probleem het Oplossen



Als u problemen met uw plaattype warmtewisselaar hebt, in de meeste gevallen kunnen deze door uw eigen personeel worden opgelost. Gelieve te vinden onder een samenvatting van mogelijke problemen evenals mogelijke oorzaken en oplossingen.



Een voorwaarde voor het ononderbroken juiste functioneren van uw plaattype warmtewisselaar is in strikte eerbiediging met de toelaatbare die waarden voor druk en temperatuur op de naamplaat wordt vermeld.

Het overschrijden van deze waarden, zelfs als een kortstondige drukpieken zal schade aan de eenheid veroorzaken en zal de oorzaak van problemen zijn.



Om dure reparaties te vermijden, adviseren wij u die het het installatiewerk en onderhoud te hebben door behoorlijk opgeleid personeel wordt uitgevoerd. U kunt ons ook contacteren.



Probleem	Mogelijke Oorzaak	Mogelijke Oplossing
Lekkage	Bij de verbindingen	Controleer de rubbervoeringen (indien gepast) Controleer de flenspakking (indien gepast) Controleer de O-ring Pas de spanning-vrije pijpen
	Het mengen zich van primair en secundair   kring	Controleer de platen gaten en/of barsten
	In plaatpakket	Controleer de assemblage Controleer de voorwaarde van de pakkingen Controleer de juiste positie van de pakking
	De exploitatievoorwaarden wijken af   van de specificatie	Pas de exploitatievoorwaarden aan
Ontoereikend   Capaciteit	Lucht in het systeem	Ontlucht het pijpsysteem Controleer het pijpwerk mogelijke luchtvallen
	De exploitatievoorwaarden wijken af   van de specificatie	Pas de exploitatievoorwaarden aan
	De warmtewisselaar is vuil	Maak de warmtewisselaar schoon
	De verbindingen zijn geweest   uitgewisseld	Doe het pijpwerk over
Te hoog   drukdaling	Grote stroom de ontwerpstroom	Pas de stroom aan
	Kanalen in geblokkeerde plaat	De vloed/maakt schoon
	Onjuiste metingen	Controleer de drukindicator
	Middel die van het ontwerp afwijken	De toevoeging van bijvoorbeeld antivriesmiddel zal de drukdaling verhogen
	Lucht in het systeem	Ontlucht het pijpsysteem Controleer het pijpwerk mogelijke luchtvallen



De Beelden van de plaatWarmtewisselaar











M&C Heat Parts Company Profiel



M&C verwarm Delenco., wordt Ltd opgericht in Wuxi, Jiangsu. M&C is gespecialiseerd in het ontwerpen en productiehoogte - de overdrachtmateriaal van de kwaliteitshitte. De waaier van producten bestaat uit platen & gasketed de pakkingen, plaatwarmtewisselaars, warmtewisselaars en soldeerden warmtewisselaars. Aldus, als één van de weinig producenten wereldwijd, biedt M&C oplossingen met optimale thermodynamische ontwerpen voor de verschillende industrieën en vrijwel alle toepassingen aan.

M&C voorziet u van one-stop toebehorendienst, multuple-merk & veelvoudige modelalternatieven voor uw keus. Wij zullen aan al uw vereisten van plaatwarmtewisselaar voldoen en zullen uw machine houden doornemend contunously onze rijke opslag en snelle reactie.

Voorts hebben wij een strikt kwaliteitscontrole en van de naverkoopdienst systeem, van het materiële kopen aan afgewerkt productpakket tot het in goede staat ontvangen product. Onze producten zijn wijd gebruikt over de hele wereld op diverse gebieden.







M&C de Platen & de Pakkingen van de plaatWarmtewisselaar Andere Modellen adviseren



SONDEX/DANFOSS - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 ETC.;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL ETC.;

TRANTER/SWEP - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 ETC.;

API/Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, Sigma 66, Sigma 106, Sigma 229, Sigmaster 45, Sigmaster 90 etc.;

VICARB - V4, V13, V20, V28, V45, V60, V100, V110, V130 ETC.;

HISAKA - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 ETC.;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L ETC.;

FUNKE - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 ETC.;

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP etc.;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M ETC.;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 ETC.;



M&C de Goederen van de plaatWarmtewisselaar klaar aan Levering
