DN32 het Kader van het de Warmtewisselaarstaal AISI 304 van de verbindingss4 S4A Sondex Plaat voor Melkbier

DN32 de PlaatWarmtewisselaar van de verbindingsgrootte S4/S4A Sondex met Roestvrij staal AISI 304 Materieel Kader voor Melk /Beer Company

S4/S4A de Bouw van de plaatWarmtewisselaar




Het type S4A en S8A-de plaatwaaier met lengten tot 0.75m (2,5 voet) zullen en een „lang“ thermisch patroon vele plichten tot 6 m ³ /h (26 gpm) in een enige pasoplossing behandelen betekenen, die dat alle verbindingen aan de hoofdkant zijn, zal dit het gemakkelijke pijp en de dienstwerk verzekeren, en door het ruilmiddel voor de dienst te ontmantelen, moeten geen pijpen worden verwijderd.



Dit plaatgamma wordt ontworpen voor een kleine pasteurisatie tot 3,000 l/u (afhankelijk van het type van product en het temperatuurprofiel) en verzekert een zachte en zachte productbehandeling.



De hitteoverdracht wordt verkregen, wanneer de warme middelgrote overdrachtenenergie door de dunne, sterke stroomplaten tussen de kanalen en levert het aan het koude verzettende middel zonder de twee media te mengen. Stroom tegen de stroom in creats de optimale efficiency. Het plaat en inhamontwerp staat efficiënte, gemakkelijke CIP die (op zijn plaats schoonmaken) van alle „stroom“ oppervlakten toe.

S4/S4A modelplate heat exchanger-Specificatie


Oppervlakte	0.04㎡
De Hoek van de plaattheta	Horizontale 130° Horizontale 130°
Verbindingsdiameter	28mm
De plaat plooit Dikte	2,35 mm
De Breedte van Length* van het plaatcentrum	381*70 mm
Plaatvorm Length*Width	449*140 mm

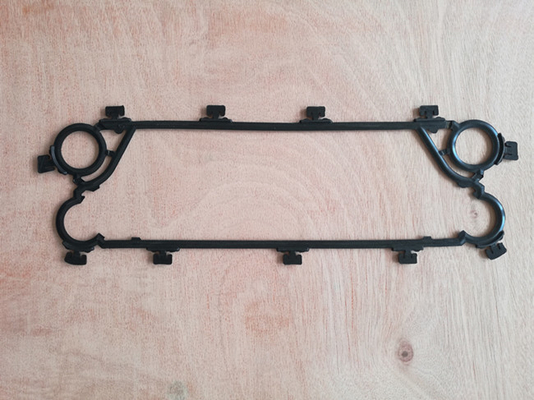

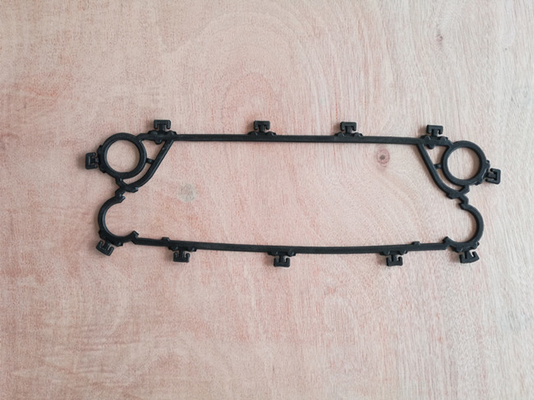

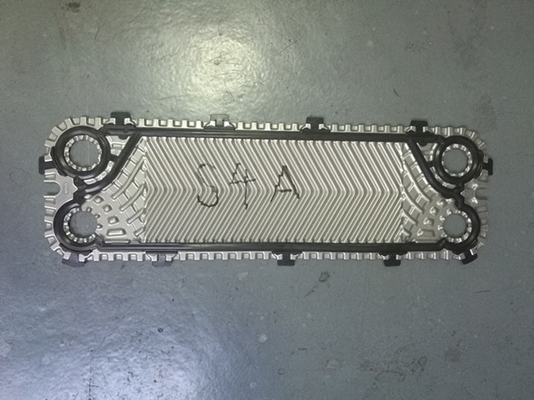

S4/S4A de Pakking & de Plaatbeelden van de plaatWarmtewisselaar





S4/S4A kaders



Aantal Platen	L (kaderlengte) (mm)	W (mm)	H (mm)	Maximum gewicht, leeg (kg)	Verbindingstype
S4A IG16
7-34	270	200 (7,87“)	473 (18,62“)	44	1.25“ paste pijp 1“ in Zuivelunie
35-45	320			47
46-68	420			56
69-90	520			63
S4A IS16
7-21	434	200 (7,87“)	621 (24,45“)	46	1.25“ paste pijp 1“ in Zuivelunie
22-32	634			49
33-55	1034			58
56-78	1334			65



S4/S4A de Technische Gegevens van de plaatWarmtewisselaar



Type		S1	S4A	S6A	S8A
Max. werkdruk	PN (bar)	10.16
Max. werkende temperatuur	°C	Tot 180
Min. werkende temperatuur		-10
Stroommiddel		Water en verschillende vloeistoffen, stoom
Volume/kanaal	I	0,09	0,17	0,13	0,21
Verbindingsgrootte		DN32/1.25“
Verbindingstype		1.25“ pijp of ingepaste pijp in roestvrij staal of titanium (andere op verzoek beschikbare materialen) DN 25/1“ Zuivelunie (voor voedsel/sanitaire de industriekaders slechts)
Plaatmateriaal		Roestvrij staalen 1,4404 (AISI 316L), EN 1,4301 (AISI 304), SMO254, Hastelloy C276, titanium GR.1 Andere op verzoek beschikbare materialen
Plaatdikte	mm	0,5 Andere op verzoek beschikbare materialen
Pakkingsmateriaal		NBR, EPDM, FKM Andere op verzoek beschikbare materialen
Het type van pakkingsgehechtheid		Sonderslot
Voeringen in verbindingen		Rubbernbr, EPDM, FKM Roestvrij staalen 1,4404 (AISI 316L), EN 1,4301 (AISI 304), SMO254, Hastelloy C276, Titanium Gr.1
Kader		Geschilderd kader, kleur RAL 5010 (andere op verzoek beschikbare kleuren) Roestvrij staalkader, voor de sanitaire toepassingen wordt ontworpen (b.v. voedsel en de zuivelindustrieën die)
Kader het schilderen specificatie		Schilderen beschikbaar voor corrosiecategorieën C2L, C4M, C5M



PHE-Plaateigenschap



	EIGENSCHAP	VOORDELEN	WAT DAARIN VOOR U IS!
A	DISTRIBUTIEgebied	Efficiënte Stroomdistributie	Verhindert Slechte verdeling
B	GOLFplaat PATROON-HITTE OVERDRACHTgebied	Bevordert Onstuimigheid, minimaliseren het Bevuilen	Het uitstekende effect van de hitteterugwinning Maximaliseer uitvoeringstijd
C	DE SYSTEMEN VAN HET PLAATsluiten	„Het hoekslot“ en de concepten „van het bellenslot“ verzekeren een stabiel en goed gericht plaatpak wanneer de eenheid wordt gesloten	Veilige en economische verrichting Hoog nut Minimum de dienstonderbreking
D	EASYCLIP PAKKINGSsysteem	De afgeschuinde klem van pakkingsranden gemakkelijk in plaats die uw flingers gebruiken Blijft veilig op zijn plaats en verstrekt hoge het verzegelen integriteit	Betrouwbare verrichting Gemakkelijk en snel te vervangen Geen speciale nodig hulpmiddelen





PHE-Pakkingstype



Gelieve te controleren hun drie zijn het gemeenschappelijke modelpakkingstype altijd in Sondex-merk wordt gebruikt.





PHE-Plaattype



„Beginplaat met plaat van de pakkings"" de Linkerstroom met plaat van de pakkings"" de Rechtse stroom met pakking“ Endplate met pakking“



                        Thermische Lange Plaat                                                  Thermische Korte Plaat







• Hangend Systeem: De platen kenmerken een versterkt hangend systeem. Het hangende systeem helpt de platen de krachtige het aanhalen kracht weerstaan, en verhindert verkeerde opstelling en hoekinstortingen. Dit maakt tot platen een stevige investering, aangezien het leven van de platen wordt verhoogd en de de dienstduur wordt verminderd.
• Distributiegebied: Het distributiegebied op platen wordt ontworpen om stagnerende streken te verhinderen, en verzekert een gelijke distributie van de media over de volledige plaat. Voorts die is de drukdaling in het distributiegebied minimaal in plaats daarvan en gebruikt op het gebied van de hittetransmissie, dat in de betere efficiency van de hittetransmissie resulteert.
• Het gebied van de hittetransmissie: Met een gemaximaliseerd gebied van de hittetransmissie, kunnen wij het totale aantal platen verminderen nodig voor optimale prestaties. Onze plaatpatronen zijn verfijnd voor elke toepassing en verstrekken de best mogelijke voorwaarden voor de oplossingen van de hitteoverdracht. M&C u uw efficiency laten omhoog draaien en onderaan uw energieverbruik draaien.



M&C de Dienst en het Onderhoud van de plaatWarmtewisselaar



Wij kunnen u helpen problemen vermijden alvorens zij zich met een aangepast programma voordoen, die zich van volledige onderhoudssteun aan ad hoc het onderhouden uitstrekken. Wij zullen het meest geschikte programma met u uitwerken om prestatiesdiagnostiek, plaat het cheaning en inspecties, fout uit te voeren zonodig controlerend met snelle vervangingen, en reparaties.



Onze deskundige technici zullen vlug uw warmtewisselaars ontmantelen en zullen deskundig elke plaat gebruikend economische, milieuvriendelijke methodes schoonmaken. Wij zullen uw installatie in gebruik bij volledige capaciteit opnieuw in een oogwenk hebben. Wij zijn volledig uitgerust om CIP die (op zijn plaats) schoonmaken uit te voeren waar mogelijk.



Als uw plaatwarmtewisselaar defect of onder-uitvoerend is, zullen onze reparatiediensten uw installatie aan het werk orde in een moment herstellen. Wij substitueren gebrekkige of versleten pakkingen, evenals beschadigde of lekke platen, met originelen of de vervangingen van uitstekende kwaliteit die volkomen de specificaties van uw installatie aanpassen.



Wij kunnen uw huidige opstelling ook analyseren om te bepalen als de installatie kan worden geoptimaliseerd, bijvoorbeeld door het aantal platen in de warmtewisselaar te verhogen. Dit is een verbetering voor uw volledig systeem, aangezien de efficiëntere warmtewisselaars de algemene prestaties terwijl het verminderen van de energiekosten verbeteren.



Wat ook uw behoeften zijn, bevinden onze specifieke de dienstteams zich door te helpen.



Kwaliteitscontrole



Onze kwaliteitscontroleinspecteurs onderzoeken meticulously de platen voor tekorten. Wij voeren kleurstoftests uit om potentiële lekken in de platen te ontdekken, en voeren gastests voor ammoniak gebaseerde plaatwarmtewisselaars uit.



Elke plaat moet onze strikte kwaliteitseisen ontmoeten alvorens wordt verscheept aan onze klanten, om een duurzame oplossing met een lang leven te verzekeren.



Wij kunnen diagnostiek ter plaatse uitvoeren. Als wij lekke platen in uw huidige installatie aan het licht brengen, kunnen wij hen met krachtige platen vervangen die relability en de efficiency van uw systeem verhogen.





De Beelden van de plaatWarmtewisselaar









M&C Heat Parts Company Profiel



M&C verwarm Delenco., wordt Ltd opgericht in Wuxi, Jiangsu. M&C is gespecialiseerd in het ontwerpen en productiehoogte - de overdrachtmateriaal van de kwaliteitshitte. De waaier van producten bestaat uit platen & gasketed de pakkingen, plaatwarmtewisselaars, warmtewisselaars en soldeerden warmtewisselaars. Aldus, als één van de weinig producenten wereldwijd, biedt M&C oplossingen met optimale thermodynamische ontwerpen voor de verschillende industrieën en vrijwel alle toepassingen aan.

M&C voorziet u van one-stop toebehorendienst, multuple-merk & veelvoudige modelalternatieven voor uw keus. Wij zullen aan al uw vereisten van plaatwarmtewisselaar voldoen en zullen uw machine houden doornemend contunously onze rijke opslag en snelle reactie.

Voorts hebben wij een strikt kwaliteitscontrole en van de naverkoopdienst systeem, van het materiële kopen aan afgewerkt productpakket tot het in goede staat ontvangen product. Onze producten zijn wijd gebruikt over de hele wereld op diverse gebieden.
