De brede Pakkingen van de de PlaatWarmtewisselaar van het Plooiingspatroon APV H17 voor Sanitair

Brede de PlaatWarmtewisselaar van het Plooiingspatroon APV H17 voor Sanitaire Toepassingen en Plichten

H17 de de Modelverrichting & Configuraties van Plate Heat Exchanger

De plaatwarmtewisselaars zijn één van de meest veelzijdige en rendabele methodes voor het verwarmen en/of het koelen van vloeistoffen. Het basisconcept gebruikt een golfplaat van de hitteoverdracht om de hete vloeistof te scheiden van de koude en de hitte over te brengen tussen de vloeistoffen.



De verbinding tussen de platen wordt gevestigd door een randpakking die door de havens en de stroomgebieden met een dubbele barrière ook scheidt. De pakking of staat de vloeistof toe om onderaan het plaatkanaal te stromen of het te mijden aan het aangrenzende plaatkanaal zoals die in Figuur 1 wordt afgeschilderd.



De plaatwarmtewisselaars kunnen in een verscheidenheid van verschillende configuraties worden gebruikt.



Één configuratie is koelen het met gesloten circuit, waar het vuile koelmiddel zoals overzees, rivier, meer of torenwater bij de plaatwarmtewisselaar geïsoleerd is en het schone behandelde water voortdurend door de procesinstallatie opnieuw wordt gecirculeerd. Deze configuratie, zoals aangetoond in Figuur 2, beschermt procesmateriaal tegen de vuile koelvloeistof.




H17 Modelplate heat exchanger-Specificatie


Oppervlakte	0.17㎡
De Hoek van de plaattheta	Horizontale 120 ° Verticaal 120 °
Verbindingsdiameter	74 mm
De plaat plooit Dikte	3mm
De Breedte van Length* van het plaatcentrum	800*150 mm
Plaatvorm Length*Width	920*271 mm



H17 Eigenschapspecificatie





Distributiegebied - het inhamontwerp verstrekt een efficiënte distributie overdwars van product terwijl het leiden van tot onstuimigheid, die geen dode vlekken verzekeren.

Plooiingspatroon - Diverse plaatpatronen zijn beschikbaar om lang te bereiken - uitvoeringstijd, om schone passage van product, het verminderde bevuilen en geoptimaliseerde CIP-stroom te beveiligen. Diverse, verwisselbare plaathoeken aan reeks de meeste sanitaire toepassingen en plichten.

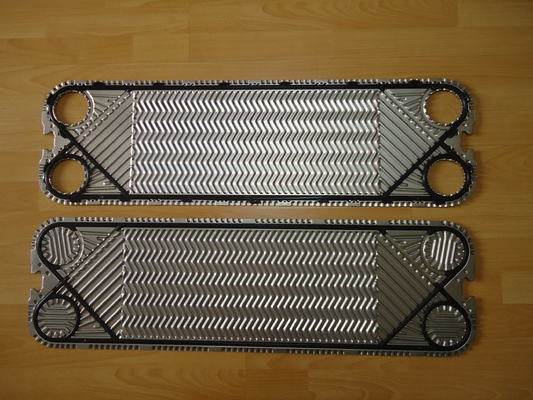

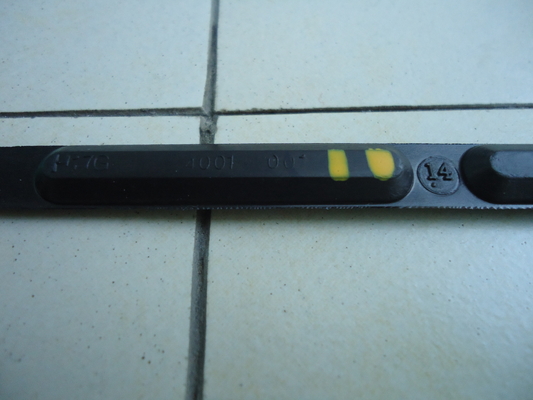

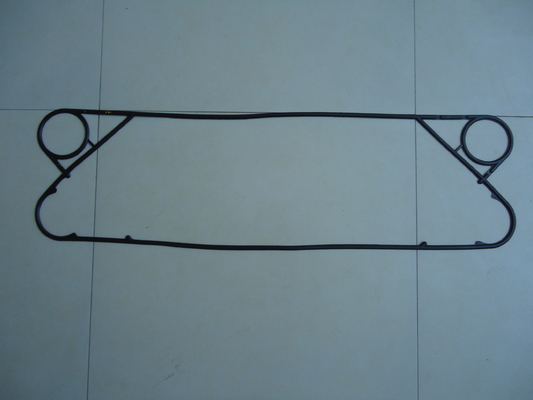

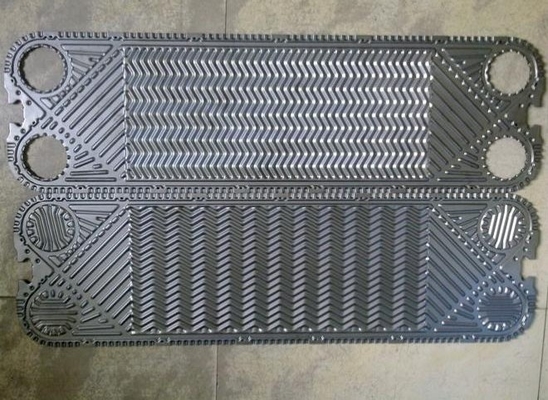

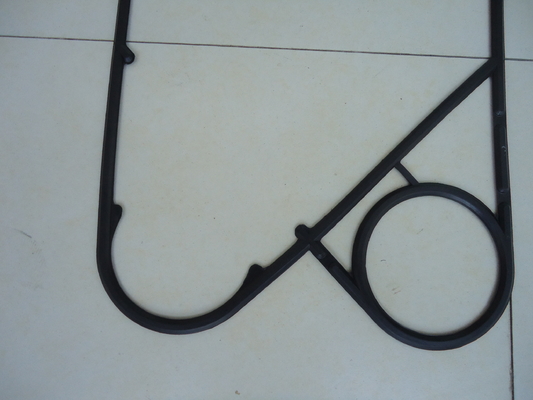

H17 de Pakking van de PlaatWarmtewisselaar & Plaatbeeld









H17 de Eigenschappen van Exhcanger van de Plaathitte & Voordelen & Voordelen



De plaatwarmtewisselaars spelen een belangrijke rol in het maximaliseren van het gebruik van energie in vele het verwarmen en het koelen van processen door hitte efficiënt over te brengen en hitte voor verminderd energieverbruik en milieu-effect terug te krijgen.



N35 worden de plaatwarmtewisselaars gebruikt voor het verwarmen, het koelen, het condenseren en verdampingsplichten voor verscheidene processen en toepassingen over de industrieën - met inbegrip van olie en gask, marine, chemische producten, petrochemische stoffen, machtsgeneratie, de algemene industrieën, HVAC-toepassingen, en voedsel & drank de industrie. Met een eeuw van ervaring en een reusachtige geïnstalleerde basis wereldwijd, M&C-zijn de Hittedelen bewezen ontwerpen die een kritieke bijdrage tot de prestaties, de efficiency, en de betrouwbaarheid jaar na jaar van de processen van klanten leveren.



Eigenschappen	Voordelen	Voordelen
De plaatontwerp van de wasraad	Bevordert onstuimigheid, vermindert het bevuilen en optimaliseren CIP-stroom	Gemaximaliseerde uitvoeringstijd Zachte productbehandeling
Het systeem van de ParaClippakking	Met elkaar verbindende pakkingssteun voor betere het verzegelen integriteit	Het betere pakkingsleven Betrouwbare verrichting
Parallelle stroompatroon	Efficiënte productdirstribution en zelfs thermische behandeling Minder verschillende plaatvarianten in vergelijking met diagonale stroomplaten	Het goede effect van de hitteterugwinning   De verminderde vereiste voorraad van reserveonderdelendelen

OEM & ODM PHE Pakkingsparameters

De pakkingen in plaatwarmtewisselaars moeten worden gebruikt duurzaamheid in diverse vloeibare kwaliteiten en temperatuur/drukvoorwaarden hebben die. M&C heeft de volgende pakkingsmaterialen voorbereid om een grote verscheidenheid van toepassingen te steunen.


Materiaal	Max Use Temperature	Hardheid	Toepassingsmedia
NBR	120 ℃	76±2	Alkane, alkane en andere niet-polaire media, stookolie en andere minerale olie; Smeermiddelen; Dierlijke en plantaardige oliën; Warm water, zoutwater, enz.
Nbr-HT	140 ℃	76±2
HNBR	150 ℃	76±2
EPDM	150 ℃	80±2	Water, stoom, niet-aardolie-gebaseerde atmosphericozone; Keton; Alcoholen polaire middelgrote enz.
HEPDM	170 ℃	80±2
Viton A	180 ℃	80±2	Zuur, Alkali, Organisch Oplosmiddel, Hete olie
Viton A (OLIE)
Viton B
Viton G	200 ℃	80±2	De sterke hete olie van de Zure, Hete olie verzadigde stoom
Cr	-40~60℃	75±2	Koelmiddel


OEM & ODM PHE Plaatparameters



De platen worden speciaal geselecteerd uit diverse patronen om optimaal gebied en rendabele warmtewisselaar voor elke eenheid te bereiken. Deze platen kunnen in drie worden geclassificeerd typen, h-type, l-type, Mengelingstype.



De plaat plooit



De lage regeling van het hoekkanaal voor lagere toelaatbare het vereistetoepassingen van drukdalingen;



Gemengde kanaalregeling voor facultatieve regeling om de geoptimaliseerde prestaties te bereiken;



De hoge hoek kanaliseert regeling voor hogere thermische prestaties en toelaatbare het vereistetoepassingen van drukdalingen



De Standaardteeltmaterialen



304 roestvrij staal



Dit is het materiaal van de de overdrachtplaat van de laagste kostenhitte. Het heeft lage corrosieweerstand en is gewoonlijk slechts beschikbaar in een dikte van 0.5mm. Dit type van de plaat van de hitteoverdracht wordt typisch gebruikt in HVAC-toepassingen.



Roestvrij staal 316



Dit is het gemeenschappelijkste de plaatmateriaal van de hitteoverdracht en in vele toepassingen gebruikt. roestvrij staal 316 heeft een hoge corrosieweerstand en is typisch beschikbaar in dikte bij 0.5mm tot 0.8mm.



Titanium



Dit type is zeer bestand tegen chemische aanval, die de meeste zuren, chloride, zeewater en chloorchemische producten omvatten. Deze dikte van titanium is gewoonlijk van 0.5mm tot 0.6mm.



Hastelloy C276



Andere algemene namen: Legering C276, Hastelloy C, Inconel ® c-276, Hastelloy C276.

Hastelloy C276 is nikkel-molybdeen-chromium superalloy met wolfram voor uitstekende corrosieweerstand wordt toegevoegd in een verscheidenheid van ruwe milieu's dat. Legering c-276 wordt wijd gebruikt in de ruwste milieu's zoals chemische verwerking, verontreinigingscontrole, pulp en papierproductie, industriële en gemeentelijke afvalbehandeling, en zure aardgasterugwinning. De dikte kan zich van 0.6mm tot 0.8mm uitstrekken.



SMO 254



Sandvik 254 SMO is een hoog-legerings austenitic roestvrij staal voor gebruik in zeewater en andere agressieve chloride-dragende media wordt ontwikkeld die. Dikte beschikbaar bij 0.6mm tot 0.8mm.



PHE-Plaateigenschap



	EIGENSCHAP	VOORDELEN	WAT DAARIN VOOR U IS!
A	DISTRIBUTIEgebied	Efficiënte Stroomdistributie	Verhindert Slechte verdeling
B	GOLFplaat PATROON-HITTE OVERDRACHTgebied	Bevordert Onstuimigheid, minimaliseren het Bevuilen	Het uitstekende effect van de hitteterugwinning Maximaliseer uitvoeringstijd
C	DE SYSTEMEN VAN HET PLAATsluiten	„Het hoekslot“ en de concepten „van het bellenslot“ verzekeren een stabiel en goed gericht plaatpak wanneer de eenheid wordt gesloten	Veilige en economische verrichting Hoog nut Minimum de dienstonderbreking
D	EASYCLIP PAKKINGSsysteem	De afgeschuinde klem van pakkingsranden gemakkelijk in plaats die uw flingers gebruiken Blijft veilig op zijn plaats en verstrekt hoge het verzegelen integriteit	Betrouwbare verrichting Gemakkelijk en snel te vervangen Geen speciale nodig hulpmiddelen







PHE-Toepassingsgebieden/Gelegenheden


Chemisch	Cousticsoda, Meststof, Petrochemische stof, Olieraffinaderij, Olie & Vet, Geneesmiddel, Zwavelzuur het Koelen
Voedsel	De melk, Bier, Frisdrank, Saus, Wijn, Steunbalk zette Sterilisator op
HVAC	Airconditioning, het Hoogste water verwarmen
Staalfabriek	Hoogoven, Ononderbroken Afgietsel, C.O.G, Plateren & het Galvaniseren, Ontploffing die furmace koelen
Metaal	Het plateren, het Doven, het Anodiseren, het Schilderen
Pulp & Papier	Zwarte Alcoholische drank, Witte Alcoholische drank, Autoclaaf, Hitteterugwinning
Textiel	Synthetische Vezel, het Spinnen, het Verven
Het centrale Koelen	Zeewater, Rivierwater, Krachtcentrale, Cogeneratie, Marine en vele anderen.





H17 PlaatWarmtewisselaar het Koelen Toepassingen



• Verbindingswater voor stoomturbines
• Turbine smeeroliën
• Het water van uitstekende kwaliteit die in stator koelpassages wordt gebruikt
• Klier verzegelende oliën
• Transformatoroliën
• Besteed de vijverwater van het brandstofelement
• Neutronenschild
• Energietribune langs
• Gesloten lijn die gebruikend overzees, rivier of koeltorens koelen
• Drukvat het koelen



Het Beeld van de plaatWarmtewisselaar











M&C Heat Parts Company Profiel



M&C verwarm Delenco., wordt Ltd opgericht in Wuxi, Jiangsu. M&C is gespecialiseerd in het ontwerpen en productiehoogte - de overdrachtmateriaal van de kwaliteitshitte. De waaier van producten bestaat uit platen & gasketed de pakkingen, plaatwarmtewisselaars, warmtewisselaars en soldeerden warmtewisselaars. Aldus, als één van de weinig producenten wereldwijd, biedt M&C oplossingen met optimale thermodynamische ontwerpen voor de verschillende industrieën en vrijwel alle toepassingen aan.

M&C voorziet u van one-stop toebehorendienst, multuple-merk & veelvoudige modelalternatieven voor uw keus. Wij zullen aan al uw vereisten van plaatwarmtewisselaar voldoen en zullen uw machine houden doornemend contunously onze rijke opslag en snelle reactie.

Voorts hebben wij een strikt kwaliteitscontrole en van de naverkoopdienst systeem, van het materiële kopen aan afgewerkt productpakket tot het in goede staat ontvangen product. Onze producten zijn wijd gebruikt over de hele wereld op diverse gebieden.







M&C de Platen & de Pakkingen van de plaatWarmtewisselaar Andere Modellen adviseren



SONDEX/DANFOSS - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 ETC.;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL ETC.;

TRANTER/SWEP - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 ETC.;

API/Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, Sigma 66, Sigma 106, Sigma 229, Sigmaster 45, Sigmaster 90 etc.;

VICARB - V4, V13, V20, V28, V45, V60, V100, V110, V130 ETC.;

HISAKA - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 ETC.;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L ETC.;

FUNKE - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 ETC.;

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP etc.;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M ETC.;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 ETC.;



M&C de Goederen van de plaatWarmtewisselaar klaar aan Levering
