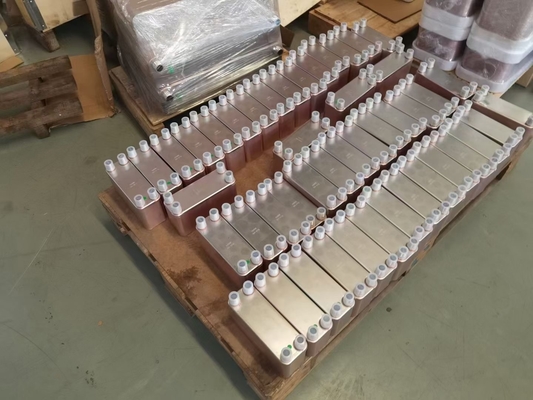

Concept het gesoldeerde van de plaatwarmtewisselaar (BPHE) is een variatie op de traditionele plaat en kaderwarmtewisselaar, maar zonder pakkingen en kaderdelen. Nu, is BPHEs van M&C reeds lang gevestigde componenten in koelingsinstallaties toe te schrijven aan hun compacte, duurzame ontwerpen, gemak van installatie en kostenefficiënte exploitatie.



BPHE-Materiaal

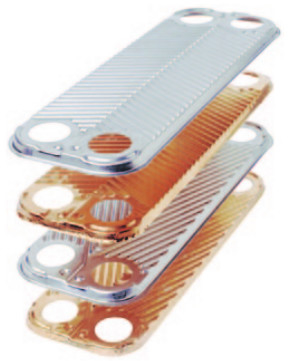

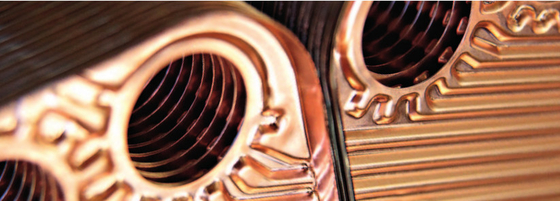

De gesoldeerde plaatwarmtewisselaar (BPHE) bestaat uit het dunne golf gesoldeerde vacuüm van roestvrij staalplaten samen gebruikend koper als solderend materiaal. Hoewel het idee voor talrijke toepassingen, koper soldeerde zijn de eenheden niet geschikt voor voedseltoepassingen en toepassingen die agressieve vloeistoffen impliceren. Hier die is de optimale oplossing plaatwarmtewisselaar van 100%-roestvrij staal wordt gemaakt.





BPHE-Ontwerp



Het solderen van de roestvrij staalplaten elimineert samen de behoefte om pakkingen en dikke kaderplaten te verzegelen. Evenals samen het houden van de platen bij de contactpunten, verzegelt het solderende materiaal het pakket. BPHEs van M&C wordt gesoldeerd bij alle contactpunten, die de optimale efficiency van de hitteoverdracht en drukweerstand verzekeren. De platen worden ontworpen om de langste mogelijke levens te verstrekken.



Aangezien het vrijwel al materiaal voor hitteoverdracht wordt gebruikt, is BPHE zeer compact in grootte en heeft een laag gewicht en laag volume steunen. M&C biedt een flexibel ontwerp aan dat kan worden aangepast om aan uw specifieke vereisten te voldoen.



BPHEs van M&C is de rendabelste oplossing voor een breed spectrum van hitteoverdrachtsrechten.



Stroomprincipe



Het basisstroomprincipe in een gesoldeerde warmtewisselaar voor koelingstoepassingen is parallelle of diagonale stroom om het meest efficiënte proces van de hitteoverdracht te bereiken. In een enige pasontwerp worden alle verbindingen gevestigd aan één partij die van de warmtewisselaar, installatie gemakkelijk maken zeer.



Condensator - stroomprincipe



De belangrijkste onderdelen zijn hetzelfde als voor de evaporator. Het koelmiddel gaat bij hoogste linkerzijde van het ruilmiddel binnen als heet gas en begint om op de oppervlakte van de kanalen tot volledig gecondenseerd te condenseren, en is toen lichtjes subcooled. Het proces wordt genoemd „vrije condensatie“.

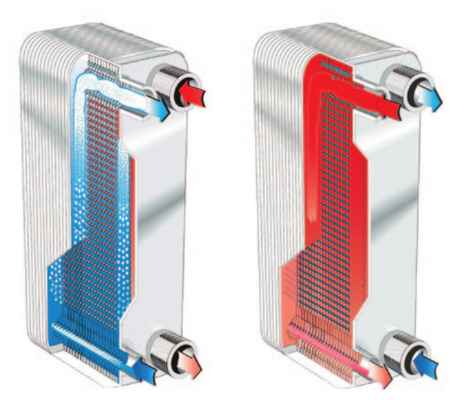

           Evaporator, die stroomprincipe tonen.                                                           Condensator, die stroomprincipe tonen





Evaporator - stroomprincipe



De kanalen tussen de golfplaten en de hoeken worden gevormd worden geschikt zodat de twee media door afwisselende kanalen vloeien, altijd in tegenovergestelde richtingen (tegen huidige stroom die).



Het koelmiddel in twee fasen (damp + vloeistof) gaat de bodem verlaten van het ruilmiddel met een dampkwaliteit afhankelijk van in de exploitatievoorwaarden van de installatie.



De verdamping van de vloeibare fase vindt binnen de kanalen plaats en sommige graad van oververhitten altijd worden gevraagd, wat de reden is waarom het proces „droge uitbreiding“ wordt genoemd.



In de illustratie van een evaporator tonen de donkere en lichtblauwe pijlen de plaats van de koelmiddelenverbindingen. Het water (pekel) om gekoelde stromen in tegenovergestelde richting stroom in de tegenovergestelde kanalen te zijn; de donkere en lichtrode pijlen tonen de plaats van de water (bruine) verbindingen.





Belangrijke Componenten in Koelingstoepassingen



Wereldwijd geïnstalleerd voor een brede waaier van plichten in koelingstoepassingen, van de hoge prestatiesbphes van M&C van de de aanbiedings hoogste hitte de overdrachtprestaties met maximumbetrouwbaarheid en kostenefficiency.



M&C biedt een volledige portefeuille van extreme hoge druk BPHEs aan. Zij zijn ideaal voor alle verschillende toepassingen in transcritical Co2, systemen. In koelingstoepassingen waar BPHEs van M&C geïnstalleerd is, omvat het typische materiaal:



Harder



Koelt water of pekel en verwerpt de hitte aan lucht of water. Het water wordt vervoerd door een hydraulisch systeem door verschillende types van warmtewisselaar om lucht in een airconditioningssysteem te koelen of productie of industriële processen te koelen. Twee basissystemen worden normaal gebruikt om harders te drijven: een compressor door een elektrische die motor wordt gedreven, op een de koelingscyclus die van de dampcompressie wordt gebaseerd; of een hitte-gedreven systeem (stoom, brandend die aardgas), op een absorptie refrigeraiton cyclus wordt gebaseerd.



Warmtepomp



Een type van waterharder dat ook in een omgekeerde cyclus kan lopen, riep ook een water-bronwarmtepomp. In dit geval verwarmt de primaire functie water en verwerpt koel aan lucht of water. Het verwarmde water warmt lucht of water op. Het verwarmde water warmt lucht in de airconditioning op sustem. Een andere variatie van dit systeem is gemalen bronwarmtepompen, die de aarde of de waterspiegel gebruiken om de hitte toe te voegen of te verwerpen.



BPHEs in koelingstoepassingen



BPHE is een efficiënte oplossing voor een waaier van functies in koelingstoepassingen. Het gemeenschappelijkst hiervan impliceert het overbrengen van hitte van twee basismedia: het koelmiddel als primaire vloeistof (HFC of aardgas) en water of pekel als secundaire vloeistof:

• Evaporator, droge uitbreiding, koelwater;
• Condensator die, die of hitte verwerpen terugkrijgen aan water;
• Desuperheater voor gedeeltelijke hitteterugwinning aan water;
• Economiser, koel vloeibaar koelmiddel en oververhittend dampkoelmiddel.

Andere mogelijke functies

• Subcooler om het vloeibare koelmiddel af te koelen die bronwater gebruiken.
• Middendiewarmtewisselaars in de absorptiecyclus worden gebruikt om de verdunde oplossing voor te verwarmen of pre-cool de geconcentreerde oplossing.

Waarom kies M&C BPHEs?

• Compacte, duurzame ontwerpen met constant hoog - kwaliteit; gemak van installatie.
• Uitgebreide waaier van BPHE-modellen die het koelen capaciteiten van 0.5-600KW verstrekken.
• Het systeem van M&C verstrekt een wezenlijke besparing in de oppervlakte van de hitteoverdracht in vergelijking met BPHEs met traditioneel distributiesysteem.
• Efficiënte kosten: De ruimtebesparingen toe te schrijven aan het compacte ontwerp van BPHEs vergeleken bij shell- en-buiswarmtewisselaars.
• De snelle reactie op remperatureveranderingen toe te schrijven aan klein steunt volume en lagere koelmiddelenlast.
• Geoptimaliseerd ontwerp voor elke plicht met aangepaste BPHE-configuratie aan de eigen specificaties van de klant.
• Elke die BPHE is druk en lek vóór levering wordt getest, die hoogste kwaliteitsproducten verzekeren.
• De ononderbroken investeringen van M&C in R&D verzekeren de concurrerendste oplossingen.

De Technische Beschrijvingen van BPHE



Model	Breedte (mm)	Hoogte (mm)	Centrumbreedte (mm)	Centrumhoogte (mm)	Oppervlakte (㎡)	Dikte (mm)	Gewicht (kg)	Max.Flow Tarief (m ³ /H)	Ontwerpdruk (Bar)	Ontwerptemperaturen. (℃)
ZL14	76	206	42	172	0,014	9+2.3N	0.6+0.056N	8	1.0/3.0/4.5	-196-255
ZL20B	78	318	42	282	0,02	9+2.3N	0.9+0.088N	8	1.0/3.0/4.5	-196-255
ZL26	111	310	50	250	0,025	9+2.36N	1.3+0.12N	18	1.0/3.0/4.5	-196-255
ZL30	124	304	70	250	0,03	13+2.4N	2.2+0.146N	18	1.0/3.0/4.5	-196-255
ZL52A	111	525	50	466	0,05	10+2.35N	1.9+0.215N	18	1.0/3.0/4.5	-196-255
ZL52B	111	525	50	466	0,05	10+2.35N	1.9+0.245N	18	1.0/3.0/4.5	-196-255
ZL62A	119	526	63	470	0,06	10+2.35N	2.4+0.225N	18	1.0/3.0/4.5	-196-255
ZL62B	119	526	63	470	0,06	10+2.35N	2.4+0.225N	18	1.0/3.0/4.5	-196-255
ZL95A	191	616	92	519	0,095	11+2.72N	6+0.415N	42	1.0/3.0/4.5	-196-255
ZL95B	191	616	92	519	0,095	11+2.72N	6+0.415N	42	1.0/3.0/4.5	-196-255
ZL120A	246	528	174	465	0,12	10+2.36N	7+0.472N	42	1.0/3.0/4.5	-196-255
ZL120B	246	528	174	465	0,12	10+2.36N	7+0.472N	42	1.0/3.0/4.5	-196-255
ZL200A	321	738	188	603	0,2	13+2.7N	13+0.74N	100	1.0/3.0/4.5	-196-255
